Ăber neue Techniken in der Elementanalytik, neue Isotope fĂŒr die Spurensuche in der forensischen Umweltanalytik und in der ArchĂ€ometrie, Miniaturisierung in Chromatographie und Elektroanalytik, Biosensoren fĂŒr die Point-of-Care-Diagnostik, spektroskopische Methoden in der Prozessanalytik, Digitalisierung und Analyse von Kunststoffen in der chemischen Industrie, neue Methoden in der Chemometrie sowie ĂŒber Strukturanalyse mit Elektronen und Quantenkristallographie.
Elementanalytik
In der Elementanalytik sind Trends in vier Bereichen erkennbar: Nichtmetallanalytik, Stabilisotopenanalytik, Elemental Imaging sowie Einzelpartikel- und -zellenanalytik. Bei Nichtmetallanalytik und Stabilisotopenanalytik haben sich eher die Anwendungen entwickelt; bei Elemental Imaging und der Einzelpartikel- und -zellenanalytik gibt es mehr technische Entwicklungen. Im Folgenden einige Highlights.
Nichtmetallanalytik
Die Nichtmetallanalytik fokussiert sich gerade auf das Element Fluor. Per- und Polyfluorierte Verbindungen (PFAS) sind emerging pollutants in der Umweltanalytik. Aufgrund der Menge der Verbindungen â es sind ĂŒber 6000 â ist eine Target-Analytik schwierig. Summenparametermethoden entwickeln sich daher immer mehr zur Methode der Wahl. Hier hat sich in den letzten Jahren die Hochauflösende-Kontinuumstrahler-MolekĂŒlabsorptionsspektrometrie mit Graphitrohrtechnik (HR-CS-GFMAS) etabliert (Abbildung 1).

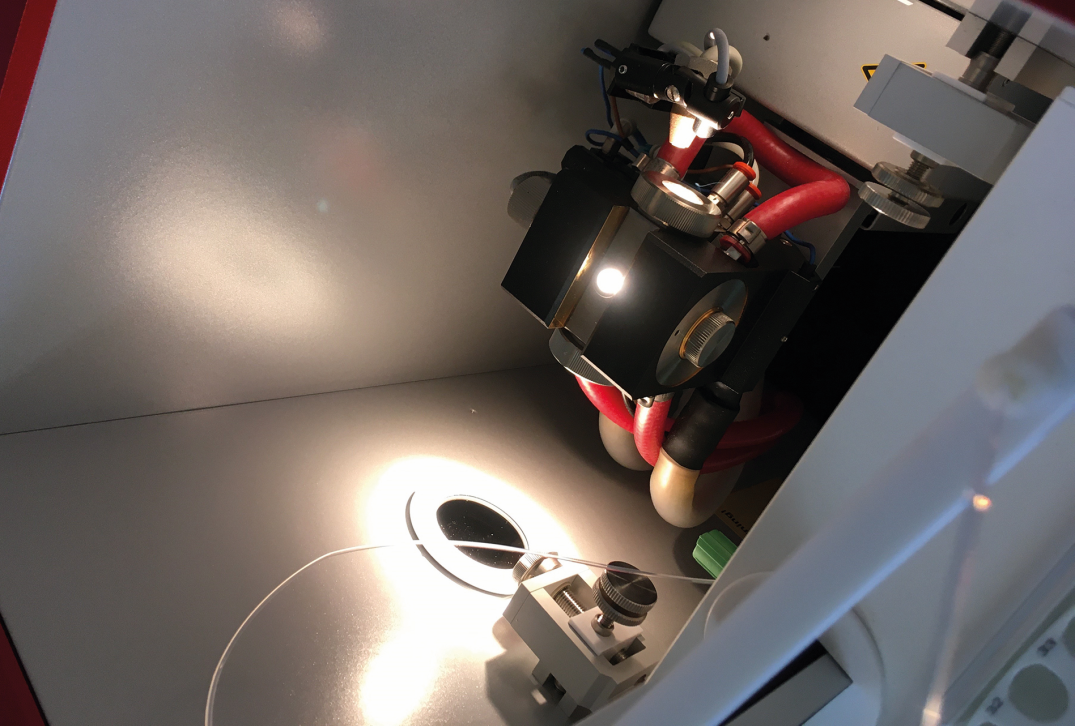

Abb. 1: Hochauflösendes Absorptionsspektrometer mit Kontinuumsstrahler (HR-CS-GFMAS contrAA 800, Analytik Jena) â Detailansicht des (aufgeheizten) Graphitofens.
Wie Gehrenkemper und Team zeigen, ist die HR-CS-GFMAS bei der Analytik von PFAS etwa acht Mal schneller sowie empfindlicher und prĂ€ziser als die Combustion-Ionenchromatographie (CIC), die bisher Standard war.1) Neben der Analytik von OberflĂ€chenwasser eignet sich die Methode fĂŒr weitere Umweltproben sowie beispielsweise fĂŒr Kraftstoffe.2,3) Die Zahl der Publikationen ĂŒber PFAS-Summenparameteranalytik steigt â dies unterstreicht den Bedarf nach Forschung und gesetzlichen Regelungen.
Stabilisotopenanalytik
In der Analytik von stabilen Isotopen sind die induktiv gekoppelte Plasma- und Thermionen-Massenspektrometrie (ICP-MS, TIMS) die Methoden der Wahl. Bei Multikollektor-ICP-MS-Systemen ist ein Trend zur Kollisions-/Reaktionszelle zu beobachten,4,5) wobei ein Dual-Path-Design zum Einsatz kommt, das mit und ohne Kollisionszelle optimale Performance verspricht.
Durch die Kombination von Trennsystemen mit MC-ICP-MS sind die Isotopeninformationen aus den Analysenergebnissen speziesspezifisch, und die InformationsfĂŒlle ist gröĂer. FaĂbender und Team nutzen die CE/MC-ICP-MS zur Schwefelspeziierung in OberflĂ€chenwasser. Dies könnte wichtig bei der Verfolgung von Schadstoffkontaminationen werden.6)
DarĂŒber hinaus werden Isotopenanalysen in der Medizin wichtiger. Damit lassen sich beispielsweise gesunde von erkrankten Individuen unterscheiden und Informationen ĂŒber Metabolismen und Biomarker gewinnen.7,8)
Elementimaging
Die Kombination von Laserablation (LA) mit ICP-MS ist fĂŒr die direkte Feststoffanalyse unterschiedlichster Materialien seit langem etabliert. Dennoch gibt es immer wieder Verbesserungen, die den Anwendungsbereich erweitern. Wie Neff und Team gezeigt haben, beseitigt eine mikrowellenunterstĂŒtzte, induktiv gekoppelte AtmosphĂ€rendruck-Plasmaquelle mit Stickstoff als Plasmagas (N2-ICP) anstelle eines Argon-ICP nicht nur die Störungen durch Argon. Sondern damit sind auch gleiche oder bessere Nachweisgrenzen fĂŒr Elementspuren in Glas erreichbar.9) Stickstoff als Plasmagas ist zudem preisgĂŒnstiger als Argon.
Weiterentwicklungen bei den Laserablationssystemen, insbesondere beim Aerosolauswaschverhalten der Probenkammer und beim Aerosoltransport zum ICP,10) machen den Weg frei fĂŒr schnelle zwei- und dreidimensionale Bildgebung. Das von Meng und Team entwickelte GerĂ€t erreicht eine Ortsauflösung bis hinunter auf 400 nm.11) Damit kann es einzelne Zellorganellen abbilden.
Bei Kopplung eines leistungsfĂ€higen LA-Systems an ein ICP-Flugzeitmassenspektrometer (ICP-ToF-MS) lĂ€sst sich das gesamte Massenspektrum fĂŒr jeden einzelnen Laserspot (quasi-)simultan erfassen. Dies ermöglicht beispielsweise die quantitative Elementanalyse von mehreren hundert Zellen innerhalb von Minuten12) fĂŒr Studien zur Aufnahme von metallhaltigen Pharmazeutika oder Nanomaterialien.
Einzelpartikel- und Einzelzell-ICP-MS
Single-particle- und Single-cell-Analytik entwickelt sich hin zu komplexeren Systemen und einer stĂ€rkeren Ăberlappung der Applikationsfelder. Um den komplexen Anwendungen gerecht zu werden, dienen zur Datenauswertung verstĂ€rkt Machine-Learning-AnsĂ€tze und statistische Auswertetools.
In einem aktuellen Beispiel zeigen Mehrabi und Team die Analyse von Multielement-Nanopartikeln (mmNP) in Umweltmatrizes. Mit einem Single-particle-ICP-ToF-MS kombiniert mit Machine Learning haben sie das Umweltverhalten kĂŒnstlicher NP in komplexer Matrix, einem KlĂ€ranlagen-Zu- und -Ablauf, untersucht.13)
Die Gruppe von Vonderach und GĂŒnther hat ein vertikales ICP-ToF-MS entwickelt und mit einem Microdroplet-Generator (MDG) kombiniert (Abbildung 2). Die im MDG erzeugten Tropfen fallen aufgrund der Schwerkraft in das vertikal angeordnete Plasma. Mit dem System lassen sich Zellen intakt in das ICP einbringen â mit klassischen Probeneintragssystemen ist dies meist nicht möglich.14)

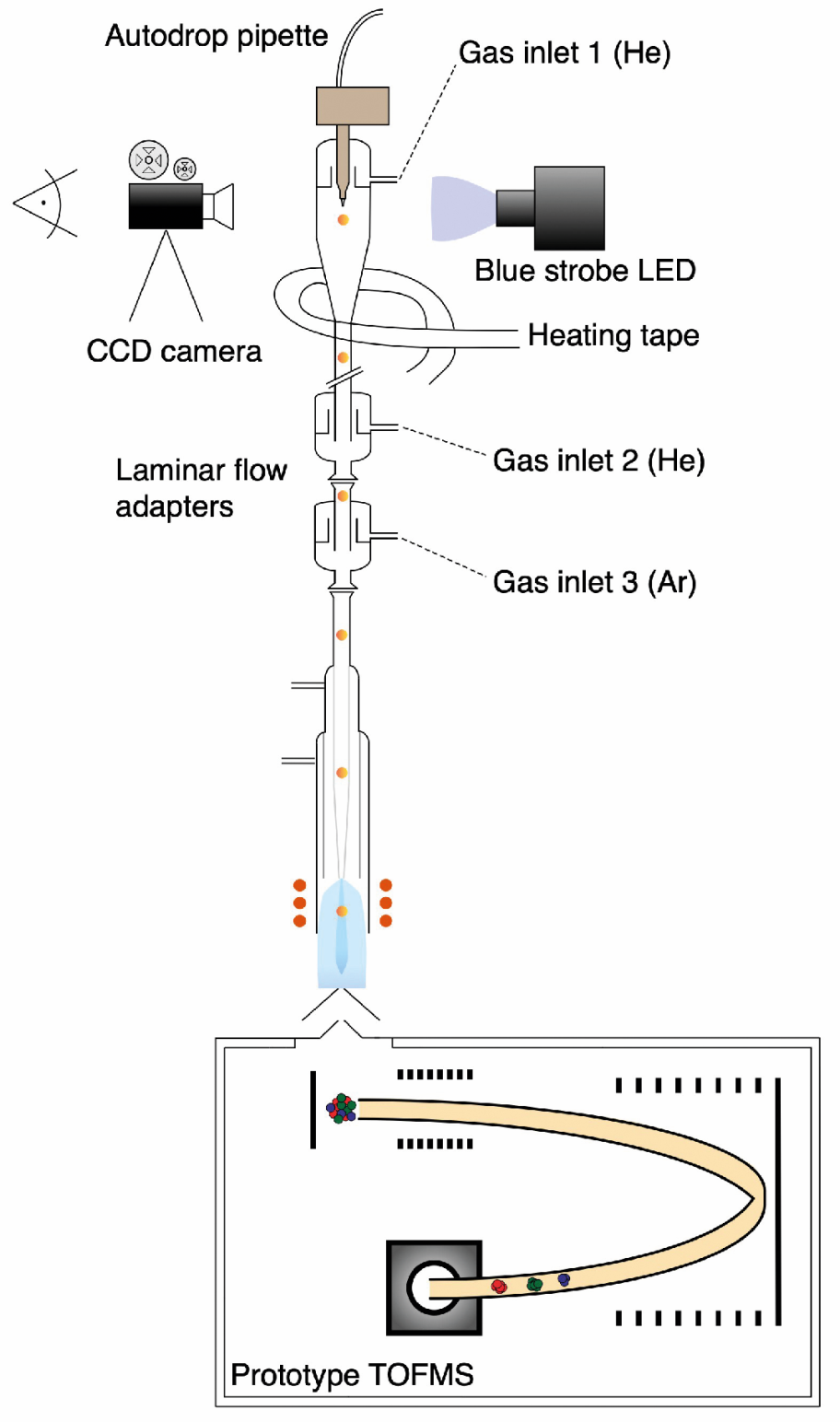

Abb. 2: Modifizierter Microdroplet-Generator in Kombination mit dem vertikalen ICP-ToF-MS.14)
Fabian Simon, Lennart Gehrenkemper, Marcus von der Au, Heike Traub, Jochen Vogl, Björn Meermann,
Bundesanstalt fĂŒr Materialforschung und -prĂŒfung, BAM, Berlin
- 1 L. Gehrenkemper, F. Simon, P. Roesch et al., Anal. Bioanal. Chem. 2021, 413, 103
- 2 A. Gawor, A. Tupys, A. Ruszczyska, E. Bulska, Appl. Sci. 2021, 11, 5493
- 3 Z. Kowalewska, K. Brzeziska, J. Zieliski, J. Pilarczyk, Talanta 2021, 8, 101564
- 4 F. Moynier, Y. Hu, K. Wang et al., Chem. Geol. 2021, 571, 120144
- 5 G. Craig,H. Wehrs, D. G. Bevan et al., Anal. Chem. 2021, 93, 10519
- 6 S. Fassbender, K. Rodiouchkina, F. Vanhaecke, B. Meermann, Anal. Bioanal. Chem. 2020, 412, 5637â5646
- 7 M. Costas-Rodriguez, J. Delanghe, F. Vanhaecke, TrAC, Trends Anal. Chem. 2016, 76, 182
- 8 N. Solovyev, A. El-Khatib, M. Costas-RodrĂguez et al., J. Biol. Chem. 2020, 296, 100292
- 9 C. Neff, P. Becker, B. Hattendorf, D. GĂŒnther, J. Anal. At. Spectrom. 2021, 36, 1750
- 10 T. Van Acker, S. J. M. Van Malderen, T. Van Helden et al., J. Anal. At. Spectrom. 2021, 36, 1201
- 11 Y. Meng, C. Gao, Q. Lu, S. Ma, W. Hang, ACS Nano 202, 15, 13220
- 12 A. Schoeberl, M. Gutmann, S. Theiner et al., Anal. Chem. 2021, 93, 16456
- 13 K. Mehrabi, R. Kaegi, D. GĂŒnther, A. Gundlach-Graham, Environ. Sci. Nano 2021, 8, 1211
- 14 T. Vonderach, D. GĂŒnther J. Anal. At. Spectrom. 2021, 36, 2617
Radioanalytik
Nuklear-forensische Methoden in der Umweltforschung
Wer die weltweite PublikationstĂ€tigkeit aus der UmweltradioaktivitĂ€t in den vergangenen Jahren verfolgt hat, mag den Eindruck gewinnen, die Community trete auf der Stelle. Es ging vor allem um (natĂŒrliche) Radionuklide in Boden, Wasser, Lebensmitteln und Baustoffen. Wenn die Targetnuklide solcher Studien Radium, Thorium und Kalium-40 sind, liegt der Verdacht nahe: Die Autoren hatten ein Gammaspektrometer im Keller, mit dem sie einfach alles durchmessen. Berechnen sie dann aus KleinstaktivitĂ€ten ein âexcess cancer riskâ und einen Verlust an Lebensjahren, mag das arithmetischen Regeln folgen, der RealitĂ€tsbezug fehlt jedoch.
Es geht auch anders: Radionuklide sind wunderbare Tracer, die einen Einblick in Prozesse der Umwelt vermitteln. Wer verstehen möchte, wie die makroskopische Welt auf atomarer oder molekularer Ebene funktioniert, kann sich Radionukliden bedienen. So verraten sie aufgrund ihrer Strahlung oder ihres isotopischen Fingerabdrucks etwa den Ursprung einer Kontamination. Diese Spurensuche hat eine forensische Komponente â nur, dass im Umweltbereich oftmals kein Verbrecher ĂŒberfĂŒhrt, sondern ein Umweltprozess mit oder ohne anthropogenen Anteil aufgeklĂ€rt werden soll.
Viele Umweltanwendungen mit konventionellen Radionukliden wie 137Cs sind gut etabliert. Neues Potenzial bieten bislang vernachlĂ€ssigte, schwer zu messende Radionuklide. Dazu zĂ€hlt das langlebige Spaltprodukt CĂ€sium-135 (T1/2 = 2 Mio. Jahre). Wie Zheng und Team bereits im Jahr 2014 gezeigt haben, ist das VerhĂ€ltnis 135Cs/137Cs fĂŒr jeden einzelnen der vier zerstörten Reaktoren des Kernkraftwerks Fukushima Daiichi charakteristisch. Ăber diesen Fingerabdruck lĂ€sst sich eine Kontamination dem jeweils verursachenden Reaktor zuordnen.15)
Da RadiocÀsium eine allgegenwÀrtige Kontaminante ist, empfiehlt sich dieser analytische Ansatz, um die RadiocÀsiumemissionen aus Tschernobyl, Fukushima und Atomwaffenfallout zu unterscheiden.16)
Vom radioaktiven zum stabilen Isotop
Die radikalste Steigerung einer Radioisotopenstudie ist es, auf Radionuklide zu verzichten. Geo- und Lebenswissenschaften nutzen stabile Isotope seit Jahrzehnten, doch das Potenzial dieses Konzepts ist noch lange nicht ausgeschöpft.
Vor wenigen Jahren geriet Kalium in den Fokus der Umweltforschung, nachdem gezeigt wurde, dass sich das VerhĂ€ltnis der stabilen Isotope 41K/39K je nach Quelle â Meerwasser, Erdmantel, Pflanzen â geringfĂŒgig unterscheidet. Es lĂ€sst sich mit MC-ICP-MS bestimmen, zuvor haben Morgan und Team das Problem der Interferenzen durch Argon aus dem Plasma beseitigt.17) Dieses Thema hat noch mehr Anwendungspotenzial. Mit 41K/39K lassen sich beispielsweise Erosionsprozesse quantitativ verfolgen.18)
Eine Anwendung dieses Fingerabdrucks zielt darauf, anthropogenen DĂŒngereintrag zu quantifizieren. Da KalidĂŒnger meist aus ehemals marinen Salzstöcken (Sylvin, Abraumsalze) gewonnen werden, ist der menschengemachte Eintrag dieser DĂŒngemittel isotopisch nachweisbar (Abbildung 3).19) Das empfiehlt diesen Fingerabdruck als forensisches Werkzeug, mit dem sich vom Monitoring von ĂberdĂŒngung bis hin zum Nachweis der FĂ€lschung von Bio-Lebensmitteln Anwendungen ergeben.

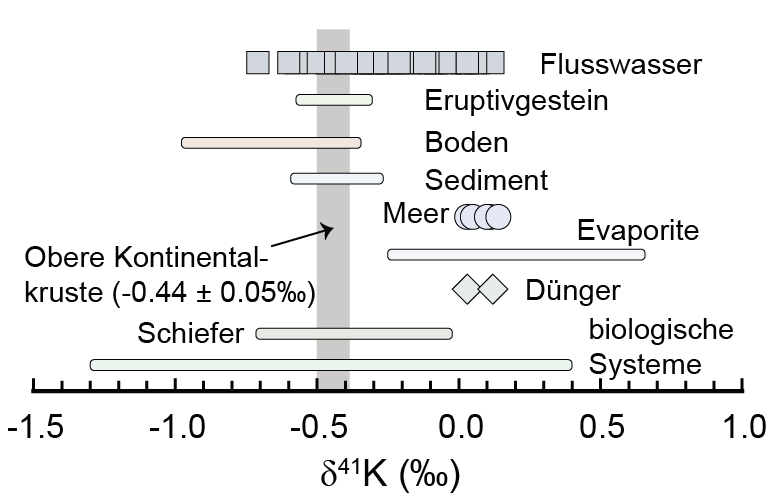

Abb. 3: Die ÎŽ41K-Werte unterscheiden sich fĂŒr Kalium aus verschiedenen geologischen Quellen. Mit etwas Geschick lieĂe sich mit diesem Ansatz der Eintrag von DĂŒngemitteln in den Boden quantifizieren.19)
Eine brisante Geschichte war die Freisetzung von 106Ru im Jahr 2017. Auch hier halfen stabile Isotope, und zwar Rutheniumisotope aus der Kernspaltung, den Fall zu lösen. Wie die Untersuchung eines Luftfilters ergab, stimmten die darin festgehaltenen stabilen Ru-Isotope mit dem Isotopenmuster im abgebrannten Brennstoff eines russischen WWER-Reaktors ĂŒberein.20,21) Durch dieses Indiz geriet die russische Nuklearanlage Majak in den Blick, die abgebrannte Brennelemente dieses Typ wiederaufarbeitet.
Georg Steinhauser,
UniversitÀt Hannover und TU Wien
- 15 J. Zheng, K. Tagami, W. Bu et al., Environ. Sci. Technol. 2014, 48, 5433â5438
- 16 D. Zok, T. Blenke, S. Reinhard et al., Environ. Sci. Technol. 2021, 55, 1984â4991
- 17 L. E. Morgan, D. P. Santiago Ramos, B. Davidheiser-Kroll et al., J. Anal. At. Spectrom. 2018, 33, 175â186
- 18 S. Li, W. Li, B. L. Beard et al., Proc. Natl. Acad. Sci. USA 2019, 116, 8740â8745
- 19 X. Li, G. Han, M. Liu et al., Geochim. Cosmochim. Acta 2022, 316, 105â121
- 20 T. Hopp, D. Zok, T. Kleine, G. Steinhauser, Nat. Commun. 2020, 11, 2744
- 21 G. Steinhauser, Nachr. Chem. 2020, 68, 62â66
ArchÀometrie
Der Einsatz der Isotopenanalytik nimmt in der ArchĂ€ometrie stark zu (Abbildung 4) â ermöglicht durch technische Entwicklungen. Auch wenn die relativen Unterschiede der IsotopenverhĂ€ltnisse gering erscheinen, sind sie doch signifikant, robust und messbar, sofern Messprotokolle und Messinstrumente sich dazu eignen, also beispielsweise IRMS, TIMS, MC-ICP-MS, SIMS. Die Anwendung immer neuer, isotopengestĂŒtzter Parameter in der ArchĂ€ometrie hat das Wissen ĂŒber Lebensumwelt, ErnĂ€hrung und Gesundheit vergangener Gesellschaften sowie deren Austausch und Handel ĂŒber groĂe Distanzen sowie deren MobilitĂ€t erweitert.22)

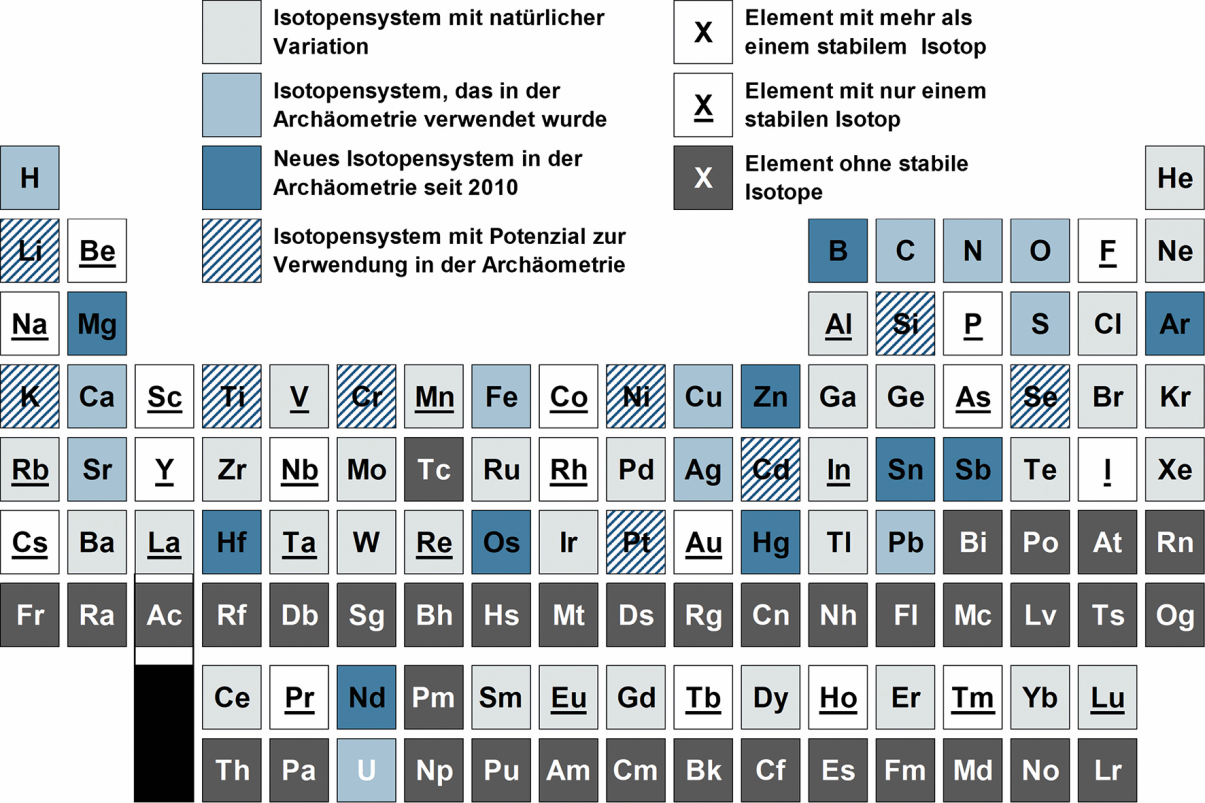

Abb. 4: Das Periodensystem der Elemente, hier sind die Isotopensysteme hervorgehoben, die in der ArchÀometrie eingesetzt werden.
Neues von alten Bekannten
Neben den leichten Isotopen (H, C, O, N, S) gelten manche schweren Isotope (Sr, Pb, Nd, Os, Hf) als traditionelle Systeme â auch wenn die ArchĂ€ometrie sie teilweise erst seit Kurzem nutzt, Hafnium beispielsweise seit dem Jahr 2020. Denn in der Geochemie wurden diese Isotopensysteme bereits umfassend charakterisiert. Der radiogene Eintrag dieser schweren Isotope fĂŒhrt zu einer geographischen Variation, die dazu dient, die Herkunft der Rohstoffe in Metallobjekten inklusive Gold, Glas, Keramik und Pigmenten sowie die MobilitĂ€t von Menschen und Tieren zu ermitteln.22,23) In der Interpretation der Daten sind die Isotopensignatur möglicher Herkunftsorte24) und Prozesse zu berĂŒcksichtigen, die die Isotopie verĂ€ndern, zum Beispiel Diagenese, also die kumulative physikalische, chemische und biologische VerĂ€nderung des Knochen- oder Zahnmaterials nach der Niederlegung,25) Metabolismus oder Herstellungsprozess. So zeigten Sr-Isotope, dass die auf dem Friedhof auf der Insel Sai (Nubien) beerdigten Individuen der Ă€gyptischen Elite angehörten (erkennbar an den reichen Grabbeigaben, Abbildung 5), was ihre kulturelle IdentitĂ€t betrifft, doch sie keine Ă€gyptischen Einwanderer waren. Dies gibt neue Einblicke in die Koexistenz und kulturelle Verflechtung von Ăgyptern und Nubiern wĂ€hrend des Neuen Reiches (etwa 1550 bis 1070 v. Chr.).26)

Abb. 5: Shabti von Khnummose â Grabbeigabe aus der GrabstĂ€tte 26 des Friedhofs auf der Nilinsel Sai (Nubien, sĂŒdliches Ăgypten). Foto: Julia Budka
In einer kĂŒrzlich erschienenen Studie haben die Autoren zum ersten Mal Hf-Isotope genutzt, um die Herkunft archĂ€ologischer Objekte zu bestimmen. Damit lieĂ sich in Ăgypten hergestelltes (alexandrinisches) Glas von solchem Glas unterscheiden, das in der Levante hergestellt worden war. Sr- und Nd-Isotope hatten dazu nicht gereicht.27)
Alte Bekannte, neue Methoden
Aus archĂ€ologischer Sicht sollte die Isotopenanalytik idealerweise zerstörungsfrei sein und bevorzugt vor Ort stattfinden. Das gelingt bisher nicht. Laserabtragung (LA) ist aktuell die am wenigsten invasive Methode, um Proben zu nehmen. Spuren der LA sind mit bloĂem Auge nicht von natĂŒrlichen OberflĂ€chenfehlern zu unterscheiden. Durch Kopplung mit einem Multikollektor-Massenspektrometer mit induktiv gekoppeltem Plasma (MC-ICP-MS) lassen sich so In-situ-Isotopenanalysen durchfĂŒhren, die jedoch nicht so genau sind wie klassische Thermoionenmassenspektrometrie (TIMS) oder MC-ICP-MS-Methoden.
Eine aktuelle Studie ging hier noch einen Schritt weiter und setzte ein tragbares LA-System als indirekten Filter ein, um Silberobjekte beliebiger GröĂe im Museum zu beproben und anschlieĂend im Labor mit klassischen Methoden die Pb-Isotope und damit die Herkunft zu bestimmen.28)
Neue Akteure zu alten Fragen
In den letzten Jahren wurden weitere stabile Isotope archÀometrisch untersucht (Abbildung 4), darunter B, Si, Fe, Cu, Zn, Ag, Sn, Sb, Hg, besonders im Hinblick auf die Herkunftsbestimmung von Artefakten. Abgesehen von B, Sn und Ag eignet sich die Isotopenfraktionierung der meisten dieser Systeme jedoch weniger zur Herkunftsbestimmung als vielmehr dazu, Einblicke in Herstellungsprozesse archÀologischer Objekte und die ErnÀhrung und den Stoffwechsel von Individuen zu gewinnen.22,29)
Eine aktuelle Studie unterschied anhand von Ag- und Cu-Isotopen zwischen mit historischen Verfahren raffiniertem Gold und natĂŒrlichen Goldvorkommen. Dies weist beispielsweise auf die Verarbeitung von Feingold (Schaukelring, DĂŒrrnberg â 320 bis 250 v. Chr.) nördlich der Alpen wĂ€hrend der Eisenzeit hin.30)
In jĂŒngsten Studien wurde die ErnĂ€hrung aus Kollagen (C-, N-Isotope) rekonstruiert und durch Zn-Isotopen verfeinert. Wenn kein Kollagen mehr vorhanden ist, ermöglicht die Kombination von Ca-, Mg- oder Zn- mit C-Isotopen aus Zahnschmelz RĂŒckschlĂŒsse auf die ErnĂ€hrung.31)
Anika Retzmann,
Bundesanstalt fĂŒr Materialforschung und -prĂŒfung, Berlin
- 22 A. G. Nord, K. Billström, Heritage Sci. 2018, 6, 25
- 23 K. Jaouen, M.-L. Pons, Archaeological and Anthropological Sciences 2016, 9, 1389â1404
- 24 A. Retzmann, J. Budka, H. Sattmann, J. Irrgeher, T. Prohaska, Egypt and the Levant 2019, 29, 357â382
- 25 A. Retzmann, M. Blanz, A. Zitek, J. Irrgeher, J. Feldmann, M. Teschler-Nicola, T. Prohaska, Anal. Bioanal. Chem. 2019, 411, 565â580
- 26 A. Retzmann, J. Budka, H. Sattmann, J. Irrgeher, T. Prohaska, Egypt and the Levant 2019, 29, 357â382
- 27 G. H. Barfod, I. C. Freestone, C. E. Lesher, A. Lichtenberger, R. Raja, Sci. Rep. 2020, 10, 11322
- 28 S. W. Merkel, P. DâImporzano, K. van Zuilen, J. Kershaw, G. R. Davies, J. Anal. At. Spectrom. 2022, 37, 148â156
- 29 J. A. Stephens, M. N. Ducea, D. J. Killick, J. Ruiz, J. Archaeol. Sci. 2021, 127, 105334
- 30 D. Berger, M. Brauns, G. BrĂŒgmann, E. Pernicka, N. Lockhoff, Archaeological and Anthropological Sciences 2021, 13, 143
- 31 J. McCormack, P. Szpak, N. Bourgon, M. Richards, C. Hyland, P. Mejean, J. J. Hublin, K. Jaouen, Commun. Biol. 2021, 4, 683
Trenntechniken
Chipbasierte Techniken
Bei den chipbasierten Trenntechniken lÀsst sich mit der IonenmobilitÀtsspektrometrie (IMS) eine weitere Trenndimension einbringen, die zusÀtzlich durch die Massenspektrometrie (MS) zur IM-MS gekoppelt werden kann. So beschreiben Belder und Mitarbeiter die erste Online-Kopplung der Chip-Elektrochromatographie mit der IMS und zeigen die Trennung auch anspruchsvoller Gemische in kurzer Zeit.32)
Die Gruppe um Wang zeigt die Kombination eines inertialen, also nicht allein von der ViskositÀt dominierten, mikrofluidischen Chips in Kombination mit der IM-MS zur Untersuchung des metabolischen Profils von Krebszelllinien.33)
Dass auf einem Chip weitere methodische Kombinationen möglich sind, zeigen Piendl und Kollegen bei der Entwicklung eines mikrofluidischen segmentierten Flusssystems, das an eine Chip-HPLC gekoppelt ist. Hiermit lassen sich aus Einzeltropfen Volumina von 10 nL auf die SÀule transferieren und damit Reaktionen auf der Nanoliterskala verfolgen (Abbildung 6).34)

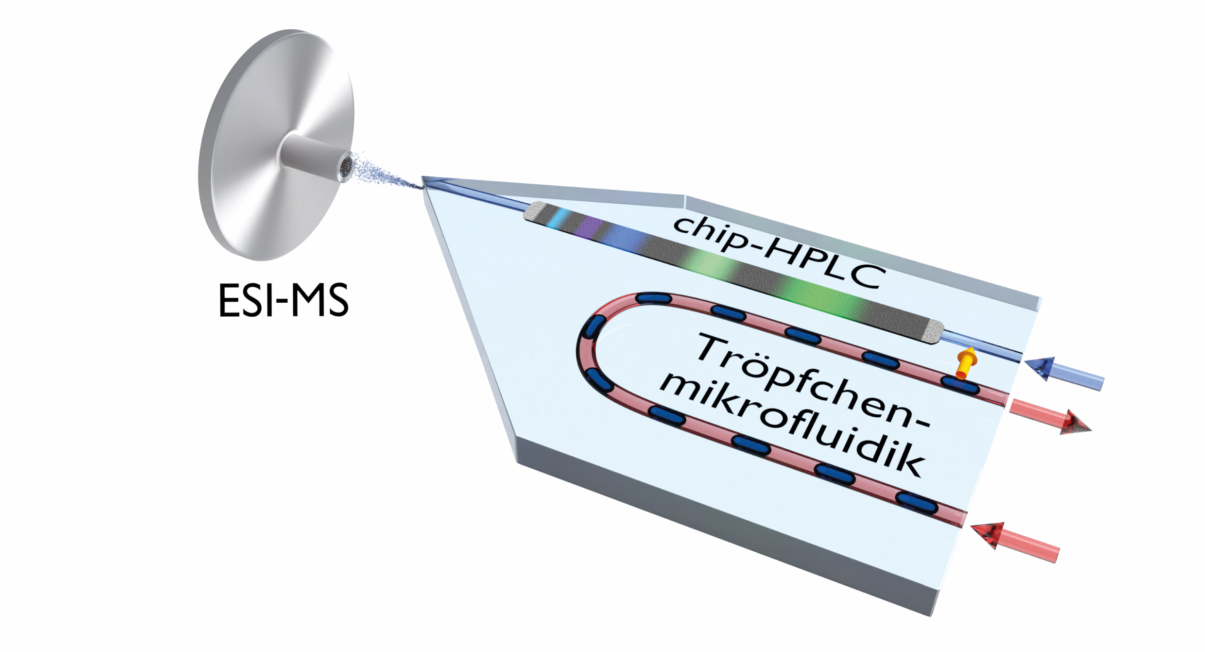

Abb. 6: Kombination von Tröpfchenmikrofluidik und Chip-HPLC auf einem einzigen Chip mit Kopplung ans Massenspektrometer.32)
FlĂŒssigkeitschromatographie
Die Kopplung aus der LC und der induktiv gekoppelten Plasma-Massenspektrometrie (ICP-MS) ist anders als LC/ESI-MS noch keine Standardkombination im Labor. Die LC-ICP-MS findet aber zunehmende Verbreitung, wenn Spezies von Heteroelementen quantifiziert werden sollen. Die potenzielle Anwendung in der Dopinganalytik zeigen Thevis und Mitarbeiter in einer Studie zur Cobaltaufnahme nach Supplementierung von Probanden mit Cobaltverbindungen.35)
Den Vergleich verschiedener Kalibrierstrategien unter Gradientenbedingungen in der LC/ICP-MS diskutiert die Gruppe um Gammelgaard bei der Quantifizierung von Oxytocin und seines Selenanalogons in Humanplasmaproben. Die NachsĂ€ulenzugabe isotopenangereicherter Standards kann hier gradienten- und plasmabedingte EinflĂŒsse kompensieren. Dadurch verbessern sich Nachweis- und Bestimmungsgrenzen.36)
Karst und Mitarbeiter nutzen die Kombination aus einer LC-Trennung auf einer Hilic-Phase (hydrophilic interaction liquid chromatography) und der ICP-MS, um Gd-Spezies aus Kontrastmitteln in Knochen- und Knochenmarksproben von Ratten empfindlich zu analysieren. Damit haben sie das Verteilungsverhalten genauer bestimmt und quantifiziert.37)
Kapillarelektrophorese
Eine neuartiges Nanoflow-Sheath-Liquid-Interface fĂŒr die einfache und robuste Kopplung der Kapillarelektrophorese mit der Massenspektrometrie (CE-MS) entwickelt die Gruppe um NeusĂŒĂ. Das von seinen Entwicklern nanoCEasy genannte Interface besteht aus Bauteilen, die mit einem 3-D-Drucker kostengĂŒnstig angefertigt werden können. Es erlaubt, Kapillaren und Emitter einfach und schnell einzubetten.38)
Eine Verbesserung der kapazitiv gekoppelten kontaktlosen LeitfĂ€higkeitsdetektion (C4D) fĂŒr die CE zeigen Huhn und Mitarbeiter mit der Entwicklung eines Capacitance-to-digital-conversion(CDC)-basierten C4D. Die vorgestellte Detektionseinheit zeichnet sich durch ein geringes Gesamtgewicht sowie einen kleinen Detektorkopf aus. Der Detektorkopf wiegt nur knapp 3 g, der gesamte Aufbau inklusive Batterie weniger als 200 g.
Zudem können entweder mehrere Detektoren entlang einer Trennkapillare platziert werden, um das Verhalten wÀhrend der Trennung zu beobachten, oder ein Detektorkopf lÀsst sich variabel an der Kapillare verschieben.39)
Diese wenigen, aber eindrucksvollen Entwicklungen zeigen, wie dynamisch sich die Trenntechniken entwickeln â sie zeigen jedoch nur wenige Teile aus einem groĂen Instrumenten- und Methodenspektrum.
Martin Vogel,
UniversitĂ€t MĂŒnster
- 32 N. T. Hartner, C.-R. Raddatz, C. Thoben, S. K. Piendl, S. Zimmermann, D. Belder, Anal. Chem. 2020, 92, 15129
- 33 L. Zhang, T. Xu, J. Zhang et al., Anal. Chem. 2021, 93, 10462
- 34 S. K. Piendl, T. Schönfelder, M. Polack et al., Lab Chip 2021, 21, 2614
- 35 A. Knoop, P. Planitz, B. WĂŒst, M. Thevis, Drug. Test. Anal. 2020, 12, 1666
- 36 F. GrĂžnbĂŠk-Thorsen, C. Jensen, J. Ăstergaard, L. Hyrup MĂžller, B. Gammelgaard, Anal. Bioanal. Chem. 2021, 413, 6479
- 37 L. Schlatt, A. Köhrer, C. Factor et al., Anal. Chem. 2021, 93, 11398
- 38 J. Schlecht, A. Stolz, A. Hofmann, L. Gerstung, C. NeusĂŒĂ, Anal. Chem. 2021, 93, 14593
- 39 H. G. Graf, B. M. Rudisch, J. Manegold, C. Huhn, Electrophoresis 2021, 42, 1306
Elektroanalytische Chemie
Die Miniaturisierung elektrochemischer Messkomponenten spielt eine wesentliche Rolle fĂŒr die Untersuchung biologischer Systeme. Voltammetrische Elektroden mit Nanometer-Abmessungen der aktiven Elektrodenmaterialien ermöglichen analytische Untersuchungen in einzelnen Zellen oder Zellorganellen. Schwerpunkt der letzten Jahre waren Bestimmungen reaktiver Sauerstoff- und Stickstoffspezies, um physiologische Prozesse zu untersuchen.40)
Auch bei der Messtechnik hat sich der Trend der Miniaturisierung fortgesetzt. Die fĂŒr voltammetrische Messungen verwendeten Potenziostaten sind immer weiter geschrumpft, ohne dabei signifikant an LeistungsfĂ€higkeit zu verlieren. Seit kurzem ist ein Potenziostatenwinzling erhĂ€ltlich, der sich in Verbindung mit einem Smartphone betreiben lĂ€sst (Abbildung 7). Dieser kleinste kommerzielle Potenziostat verfĂŒgt ĂŒber die gĂ€ngigen voltammetrischen Messmethoden und ermöglicht auch Impedanzmessungen. Die instrumentelle Elektroanalytik ist damit im Westentaschenformat angekommen.

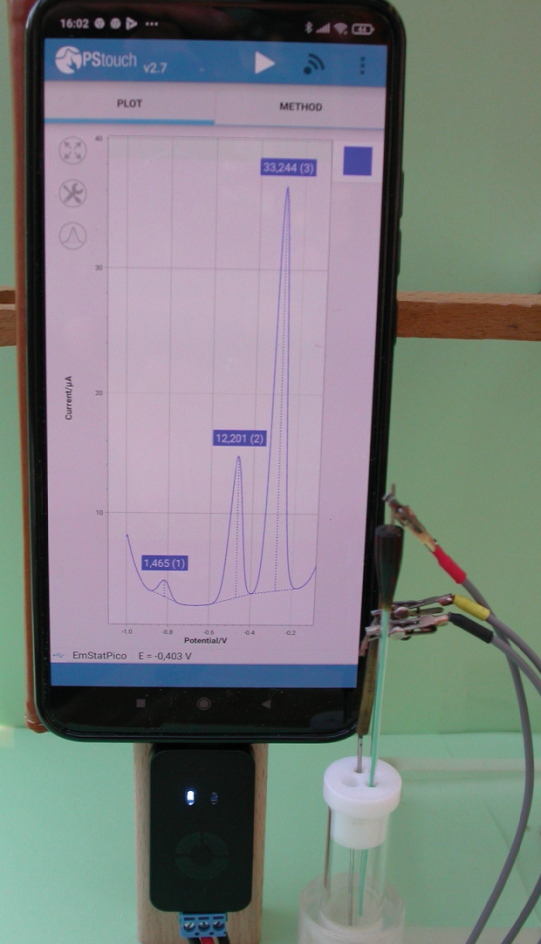

Abb. 7: Miniaturisierte elektrochemische Messanordnung: Mini-Potenziostat mit Smartphone-Anbindung fĂŒr voltammetrische Messungen mit Ultramikroelektroden (Zweielektrodenkonfiguration). Foto: Frank- Michael Matysik
Systeme drucken
Der 3-D-Druck, auch additive Fertigung genannt, dient dazu, immer vielfĂ€ltigere Elektrodensysteme oder komplette elektrochemische Zellkonfigurationen zu entwickeln und herzustellen. Banks und Mitarbeiter41) haben erstmals eine 3-D-gedruckte elektroanalytische Sensorplattform realisiert, die alle Komponenten einer elektrochemischen Zelle einschlieĂlich Arbeits-, Referenz- und Gegenelektrode integriert.
Pumera und Mitarbeiter42) haben biologische Komponenten in den 3-D-Druckprozess einbezogen. So druckten sie eine Bioelektrode fĂŒr Glucosebestimmungen. WĂ€hrend die Mehrzahl der 3-D-gedruckten Elektrodenstrukturen aus Kohlenstoffmaterialien hergestellt wird, spielen zunehmend gedruckte metallische Elektroden fĂŒr Sensoren eine Rolle.43)
Kopplungstechniken
Die FlexibilitĂ€t elektroanalytischer Methoden und die Miniaturisierung elektrochemischer Messsysteme erleichtern die Kopplung mit anderen instrumentellen Analyseverfahren. Dabei liefern die gekoppelten Methoden komplementĂ€re analytische Informationen. Ein Beispiel ist die Kombination der oberflĂ€chenverstĂ€rkten Raman-Spektroskopie (Sers) mit elektrochemischen Messungen.44) Diese Methodenkopplung eröffnet neue Anwendungen in der Vor-Ort-Analytik fĂŒr QualitĂ€tskontrolle oder klinische Diagnostik.
Frank-Michael Matysik, UniversitÀt Regensburg
- 40 K. Hu, Y.-L. Liu, A. Oleinick, M. V. Mirkin, W.-H. Huang, C. Amatore, Curr. Opin. Electrochem. 2020, 22, 44â50
- 41 R. D. Crapnell, E. Bernalte, A. G.-M. Ferrari et al., ACS Meas. Sci. Au 2022, doi: 10.1021/acsmeasuresciau.1c00046
- 42 L. Wang, M. Pumera, Microchim. Acta 2021, 188, 374â381
- 43 E. Redondo, M. Pumera, Appl. Mat. Today 2021, 25, 101253
- 44 R. Moldovan, E. Vereshchagina, K. Milenko et al., Anal. Chim. Acta 2022, doi: 10.1016/j.aca.2021.339250
Biosensoren
Krebsdiagnostik nutzt heute nicht nur neue Biomarker, sondern auch ihre unterschiedlichen Konzentrationsprofile. Die Bedeutung von MicroRNAs (miRNAs) als Krebsmarker wurde bereits im Jahr 2008 erkannt. Sie bestehen aus etwa 22 im Erbgut kodierten Nukleotiden und blockieren GenaktivitÀten, indem sie sich an Bereiche von Boten-RNA (mRNA) anlagern.
MicroRNAs können durch FlĂŒssigbiopsien aus Blut, Urin und anderen KörperflĂŒssigkeiten extrahiert werden und dienen als Multimarkermodelle fĂŒr Diagnose, Behandlung und Bewertung des Therapieerfolgs.45) DafĂŒr wurden in konventioneller Laboranalytik Hochdurchsatz und spezifische Methoden auf der Basis von Microarrays und PCR-Techniken etabliert.
In den letzten Jahren hat sich das Gebiet der NukleinsÀure-basierenden Biosensoren so weiterentwickelt, dass miRNAs auch im Point-of-Care(POC)-Bereich markierungsfrei detektiert werden können. Die Bandbreite an Ausleseverfahren reicht von elektrochemischen zu optischen bis zu elektromechanischen Prinzipien (Abbildung 8).46)

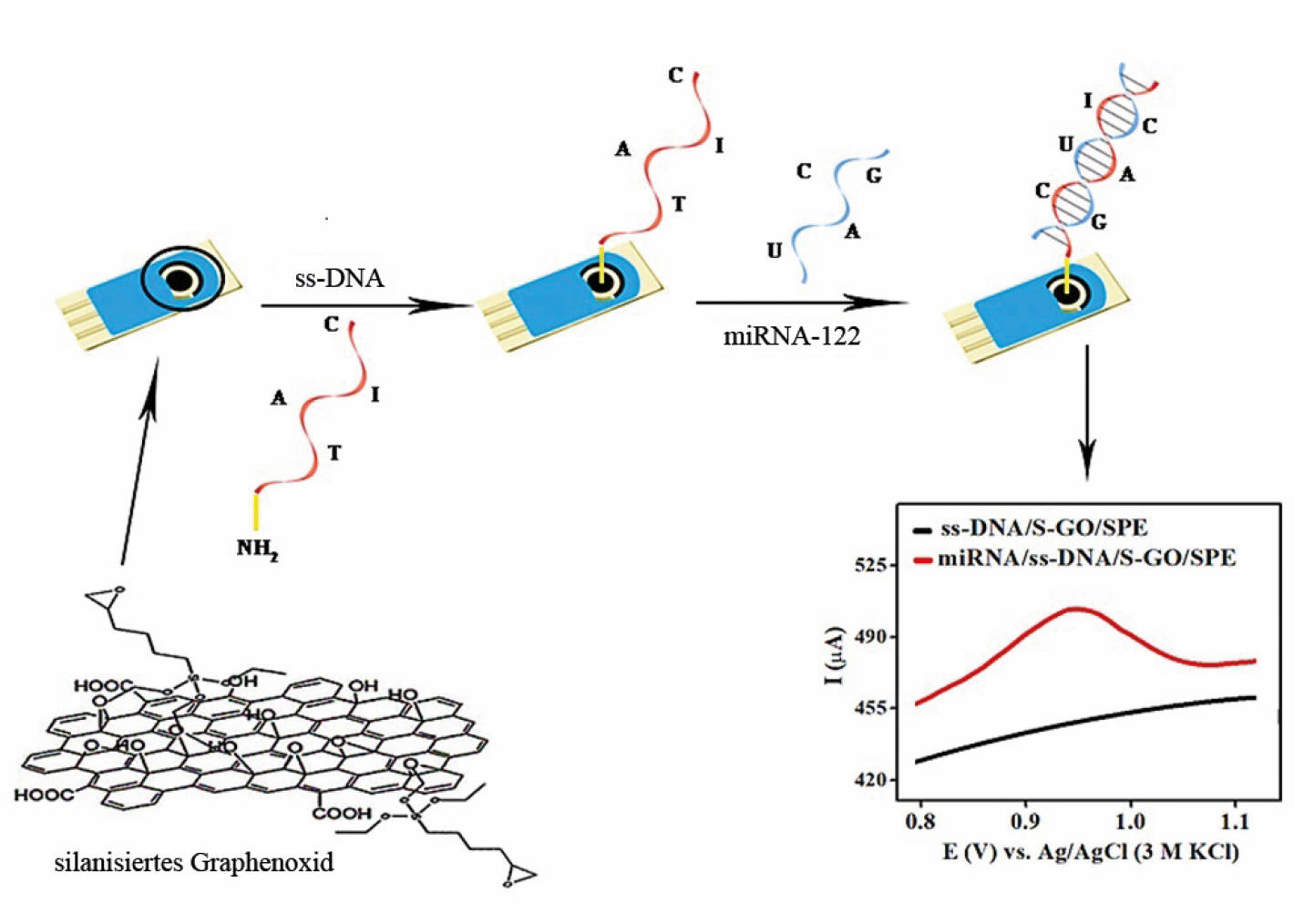

Abb. 8: Markierungsfreier elektrochemischer Biosensor zum Nachweis von miRNA-122 auf der Grundlage einer mit ss-DNA modifizierten, silanisierten Graphenoxid-Siebdruckelektrode.
Wie in vielen POC-Biosensoren sind elektrochemische Techniken besonders interessant, da sie die Empfindlichkeit und Tragbarkeit der elektroanalytischen Methodik mit der SelektivitÀt biologischer Nachweiselemente vereinen.47) Elektroanalytische miRNA-Sensoren sind sehr empfindlich, selektiv und spezifisch.47,48)
FĂŒr diese Sensoren werden vor allem Nanomaterialien eingesetzt, die zu einer besseren Immobilisierung der NukleinsĂ€ure und einer geringeren unspezifischen Bindung fĂŒhren. Auch der Ladungstransfer wird durch sie oft vereinfacht. HĂ€ufig verwendete Nanomaterialien sind Metallnanopartikel, metallorganische GerĂŒstverbindungen (MOFs), 2-D-Metallcarbide und Nitride (MXene) und kohlenstoffbasierte Materialien wie Kohlenstoffnanoröhren, Graphenoxid oder Kohlenstoffkugeln.49)
Die Kombination von multidimensionalen Nanomaterialien und neuartigen Nanokompositen mit den gewĂŒnschten Eigenschaften verbessern die Sensorleistung fĂŒr den miRNA-Nachweis.50,51) Letztlich bietet die Integration derartiger multifunktionaler Nanostrukturen in eine papierbasierte Sensorplattform eine kostengĂŒnstige, umweltfreundliche und einfache Plattform fĂŒr die Krebsdiagnose.52,53)
Trotz der Erfolge in biosensorischen Einzelnachweisen von miRNAs ist ihr Potenzial als Sensoren noch nicht ausgeschöpft. So gibt es bisher nur wenige Berichte ĂŒber Biosensor-Arrays, die krankheitsspezifische miRNA-Muster parallel nachweisen. Ein solcher Nachweis in Point-of-Care-GerĂ€ten sollte kĂŒnftig frĂŒhe und einfache Diagnose von Krebserkrankungen ermöglichen.
Parvaneh Rahimi, Sedigheh Falahi, Yvonne Joseph, TU Bergakademie Freiberg
- 45 C. E. Condrat, D. C. Thompson, M. G. Barbu et al., Cell 2020, 9, 276
- 46 Y. Dai, B. Han, L. Dong, J. Zhao, Y. Cao, TrAC, Trends Anal. Chem. 2020, 130, 115965
- 47 R. P. Crapnell, C. E. Banks, Mikrochim. Acta 2021, 188, 268
- 48 P. S. Sfragano, S. Pillozzi, I. Palchetti, Electrochem. Commun. 2021, 124, 106929
- 49 L. Zhang, W. Su, S. Liu et al., Phenomics 2022, 2, 18
- 50 M. K. Masud, M. Umer, S. H. A. Hossain, Y. Yamauchi, N. T. Nguyen, M. J. A. Shiddiki, Trends Biochem. Sci. 2019, 44, 433
- 51 S. S. Low, D. Ji, W. S. Chai et al., Micromachines 2021, 12, 1409
- 52 R. Tian, Y. Li, J. Bai, Anal. Chim. Acta 2019, 1058, 89
- 53 H. Torul, E. Yarali, E. Eksin et al., Biosensors 2021, 11, 236
Prozessanalytik
Digitalisierung bleibt ein Trend bei den prozessanalytischen Techniken. Real-Time-Release-Anstrengungen (Produktfreigabe in Echtzeit) treiben die Entwicklung spektroskopischer Methoden und computergestĂŒtzter Modellierung. Schwingungsspektroskopie profitiert von Micro Electro Mechanical Systems (MEMS), Miniaturisierung, photonischen integrierten Schaltkreisen (PICs) und 3-D-Druck. Photothermisches Imaging ist sehr empfindlich und erlaubt eine laterale Auflösung ĂŒber dem Beugungslimit.
KĂŒnstliche Intelligenz und digitale Zwillinge
KĂŒnstliche Intelligenz (KI) verbreitet sich weiterhin in der Prozessanalytik. Die dominierenden Teilgebiete sind Bildverarbeitung, Zeitreihenanalyse sequenzieller Daten, automatisierte Auswertung spektraler Daten und Einbeziehung von Vitaldaten. KI beschleunigt zudem die Entwicklung von Auswertemethoden, sodass sich vermehrt komplexe Daten aus Bildanalyse und Spektroskopie, Multispektraldaten, generieren und interpretieren lassen. OberflĂ€chenqualitĂ€ten können ĂŒber die Verrechnung ultraschneller, laserbasierter MIR-Scanner mit multimodalen Vis-Bildern und Ramanscanning abgemustert werden.54,55) Die Entwicklung bei KI-Anwendungen verlagert sich zu Pre-, Postprocessing und Bereitstellen optimaler Messumgebungen. Schneller werdende GPU-Prozessoren, Edge Computing und direkte Cloudanbindung steigern die Leistung. Millionenfach hergestellte ElektronikgerĂ€te wie Webcams ersetzen zukĂŒnftig die spezifische Messelektronik.
Digitale Zwillinge als virtuelle Prozess-Replika können den Prozesslebenszyklus und die Lieferkettenoptimierung beschleunigen, besonders in einer Kreislaufwirtschaft und bei kontinuierlichen Prozessen.56) Die QualitĂ€t von Eingangsmaterial und QualitĂ€tsattribute in Intermediatströmen lassen sich mit spektroskopischen Methoden bestimmen oder mit Unbestimmtheitsmodellierung in digitalen Zwillingen schĂ€tzen.57) Insbesondere fĂŒr Bioprozesse eignen sich digitale Zwillinge, die die QualitĂ€t per Korrelation zu Eingangsparametern abschĂ€tzen, sodass weniger Komponenten gemessen werden mĂŒssen. Ebenso werden in Zukunft verstĂ€rkt gekoppelte, integrierte Prozessmodelle eingesetzt, um Real Time Release des Endprodukts vorherzusagen.58)
Thematisiert werden Lebenszyklen digitaler Zwillinge, automatisierte Workflows zu ihrer Adaptierung und ihre Ăbertragbarkeit durch Transfer-Learning-Strategien. Traditionelle Prozessanalysentechnik wird kĂŒnftig mit digitalen Zwillingen kombiniert.
Raman, NIR, MIR
Kompakte Nahinfrarot(NIR)-Spektrometermodule auf Basis von MEMS-Technik werden vermehrt zur Wareneingangskontrolle, ProzessĂŒberwachung und schnellem Produktscreening eingesetzt.59) Durch multivariate Datenanalyse ist eine Ă€hnliche Performance wie bei konventionellen Benchtop-Systemen zu erzielen.
Der nĂ€chste Miniaturisierungsschritt liegt in photonischen integrierten Schaltkreisen (PIC), wie sie aus der Telekommunikationstechnik bekannt sind. Sie werden aufgrund neuartiger Materialien, die mit Freiformoptiken oder Wellenleitern aus dem 3-D-Drucker miteinander verbunden werden, fĂŒr spektroskopische Anwendungen interessant.60,61) Hier ist eine Analogie zu elektronischen integrierten Schaltkreisen erkennbar â und möglicherweise ein technischer Umbruch.
Quantenkaskadenlaser und Infrarotspektroskopie
MIR-Quantenkaskadenlaser ermöglichen neue Messkonzepte durch ihre Durchstimmbarkeit, ihre spektrale Leistungsdichte sowie ihre rasche Amplituden- und Frequenzmodulation. Diese photothermischen Verfahren basieren auf einer periodischen Anregung der Probe, somit auf einer periodischen ErwÀrmung (Abbildung 9). Absorbierte Energie und detektiertes Messsignal verhalten sich linear zur Konzentration des Analyten. Daraus ergibt sich hohe NachweisstÀrke bei kleinen Probenvolumina im Vergleich zu direkten Absorptionsmessungen.

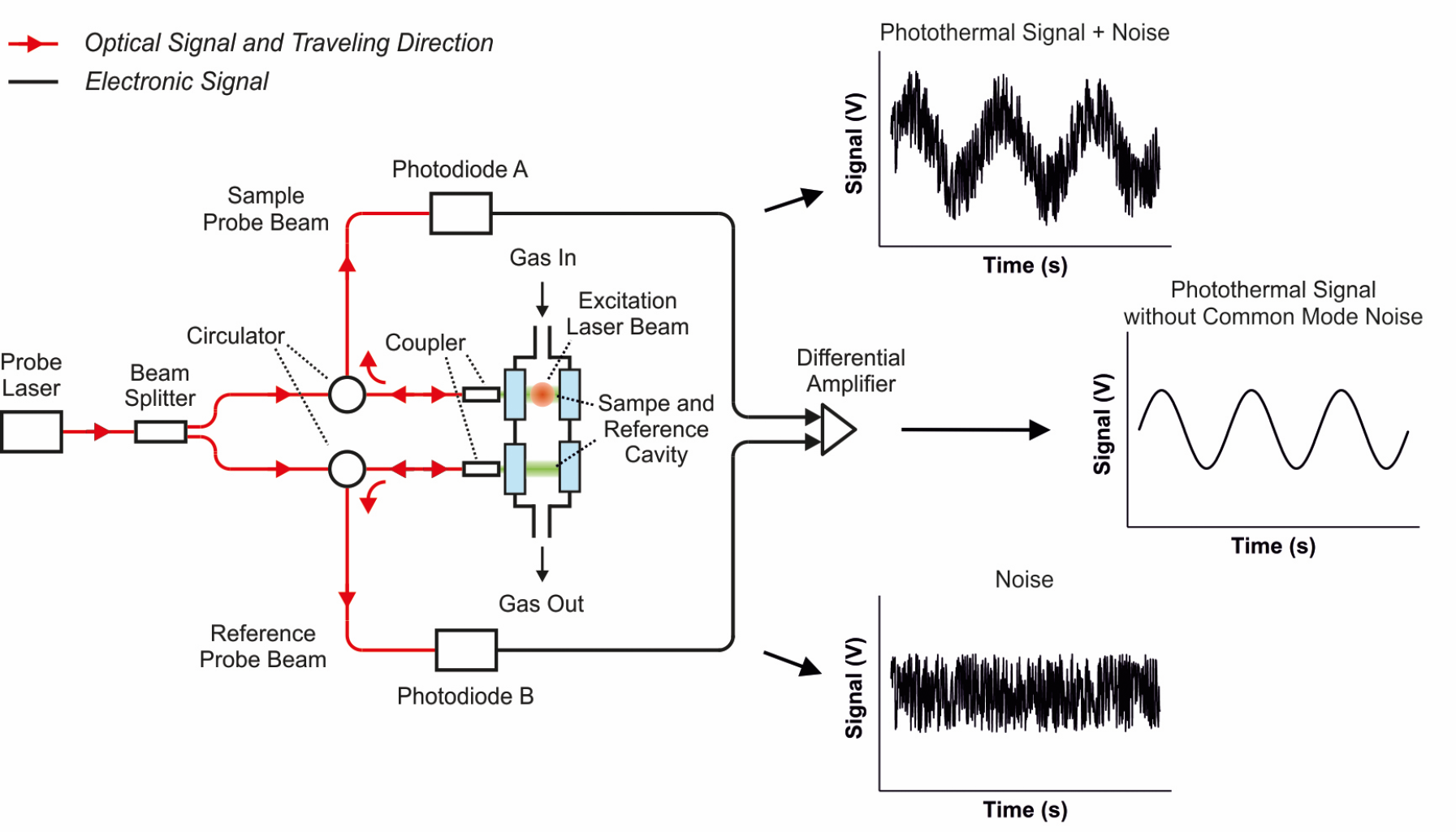

Abb. 9: Prinzip der Balanced-Detection Interferometric Cavity-Assisted Photothermal Spectroscopy (ICAPS) nach J. P. Waclawek, H. Moser, B. Lendl, Optics Express 2021, 29, 7794. Creative Commons Attribution 4.0 License
Bei bildgebenden Verfahren dehnt sich bei gepulster Anregung die Probe periodisch, und ihr Brechungsindex Ă€ndert sich. Ein Rasterkraftmikroskop und Pulsdauern von 50 bis 300 Nanosekunden erreichen Auflösungen von 10 bis 20 nm.62,63) Die modulierte Anregung auszulesen ist auch mit einem Laser mit sichtbarem Licht bei Auflösungen von 300 nm möglich. Hier sehen wir Anwendungen fĂŒr die Prozessanalytik.
Michael Deilmann, Krohne Messtechnik; Christoph Herwig, TU Wien; Martin JĂ€ger, Hochschule Niederrhein; Robin Legner, KWS SAAT; Bernhard Lendl, TU Wien; Matthias RĂ€dle, Hochschule Mannheim
- 54 T. Kuemmel, T., B. van Marwick, M. Rittel et. al., Sci. Rep. 2021, 11, 11307
- 55 A. Heintz, S. Sold, F. Wuehler, Appl. Sciences, 2021, 11, 4777
- 56 C. Herwig, R. Pörtner, J. Möller, Hrsg.: T. Scheper, âDigital Twinsâ, in: Advances in Biochemical Engineering/Biotechnology, Springer Nature Switzerland 2021, Cham, Schweiz, 2021
- 57 J. RĂos, G. Staudter, M. Weber, R. Anderl, A. Bernard, International Journal of Product Lifecycle Management (IJPLM), 2020,12
- 58 C. Taylor, L. Marschall, C. Herwig et al., Bioengineering 2021, 8, 156
- 59 K. B. Be, J. Grabska, C.W. Huck., Chem. Eur. J. 2021, 27, 1514
- 60 P.-I. Dietrich, M. Blaicher, I. Reuter et al., Nat. Photon. 2018, 12, 241
- 61 J. Lin, F. Bo, Y. Cheng, J. Xu, Photon. Res. 2020, 8, 1910
- 62 D. Kurouski, A. Dazzi, R. Zenobi, A. Centrone, Chem. Soc. Rev. 2020, 49, 3315
- 63 Y. Bai, J. Yin, J.-X. Cheng, Science Advances 2021, 7, eabg1559
Industrielle Analytik
Die Chemische Industrie befindet sich aktuell in einer vierfachen Transformation. Getrieben wird diese durch den Wandel zu einer klimaneutralen Produktion, die Digitalisierung aller GeschÀfts- und Produktionsprozesse, den Aufbau einer Kreislaufwirtschaft und durch die neuen Rahmenbedingungen der EU-Chemikalienstrategie.64)
Die analytische Chemie treibt diesen Transformationsprozess beharrlich an. Die sich beschleunigende digitale Transformation der Chemie rĂŒckt die analytische Chemie als Quelle von Daten, Information und Wissen in den Mittelpunkt industrieller Innovationsprozesse und der Prozessinnovation.65,66) VerĂ€nderungen auf gesellschaftlicher und politischer Ebene verstĂ€rken diesen Effekt.
Geleitet vom Ziel einer nachhaltigen Kreislaufwirtschaft hat die EuropĂ€ische Kommission im Jahr 2020 die âEU-Chemikalienstrategie fĂŒr Nachhaltigkeitâ (CSS â Chemicals Strategy for Sustainability) und 2021 den âEU-Aktionsplan zur Schadstofffreiheit von Luft, Wasser und Bodenâ verabschiedet67) â beides Teile des europĂ€ischen Green Deals. Nach der CSS-Strategie soll sich die EU-Industrie bei Herstellung und Verwendung sicherer und nachhaltiger Chemikalien zu einem globalen Spitzenreiter entwickeln. Ein Aktionsplan sieht Etappenziele bis 2030 vor, insbesondere Verbesserung der Luft-, Wasser- und BodenqualitĂ€t. Vermeidung von KunststoffabfĂ€llen und Mikroplastik in der Umwelt sind hier erstmals Themen.
Mikroplastik
Genaue Definition, Charakterisierung und Quantifizierung im Spurenbereich von Mikroplastik in Umweltmatrices (Wasser, Boden, Luft) sind weiterhin Herausforderungen an die methodische Weiterentwicklung bei Probennahme, Probenvorbereitung und Endbestimmung. Neben hochauflösenden SEM- als Referenzmethoden68) speziell im Submikrobereich wird verstÀrkt Ramanmikroskopie69) angewendet, um Spuren von Kunststoffpartikeln zu identifizieren und Proben aufzubereiten.70)
FĂŒr die Spurenanalytik polymerer Materialien, die mit Metalltracern versetzt sind, etablieren sich neben elektronenmikroskopischen Methoden die Pyrolyse-GC/MS-Kopplung sowie die ICP-OES und ICP-MS-Methoden. Es bleibt eine Herausforderung, hochdurchsatzfĂ€hige Methoden zu entwickeln, die Spuren von Mikroplastik nach minimaler Probenvorbereitung identifizieren und quantifizieren.
Polymer-Reach
Polymere werden aufgrund ihrer Zusammensetzung und Struktur unter Reach bisher gesondert betrachtet; die meisten sind gemÀà Artikel 2 Absatz 9 von Registrierung und Bewertung bis dato ausgenommen. Die EU-Kommission ĂŒberprĂŒft zurzeit diese Regelungen. Ein zentraler Punkt ist dabei EinfĂŒhrung einer Registrierungspflicht fĂŒr bestimmte Polymere. Die Unterscheidung in Gruppen, die eine Registrierung verlangen (PRR â polymers requiring registration) oder ausgenommen sind (PLC â polymers of low concern), erfordert umfangreiche Untersuchungen, da Polymerprodukte keine Reinstoffe sind, sondern Gemische mit sehr unterschiedlichen Molmassenverteilungen, Monomerzusammensetzungen, TaktizitĂ€t, Modifikationen von Endgruppen, Vernetzungsgraden und mehr. DarĂŒber hinaus werden Eigenschaften moderner Hochleistungspolymere durch Additive und Modifier anwendungsspezifisch maĂgeschneidert, die Produkte auf die Abwesenheit an Spuren von Restmonomeren, Crosslinkern, Katalysatoren oder Lösemitteln geprĂŒft.
Polymermaterialien zu charakterisieren, fordert das gesamte Repertoire an Trenn- und Kopplungstechniken, Spektroskopie und Elementanalytik. Alle registrierungsrelevanten physikochemischen Parameter werden ĂŒber OECD-Methoden ermittelt, die fast ausschlieĂlich fĂŒr Reinstoffe entwickelt wurden und nicht sinnvoll auf Polymere anwendbar sind, zum Beispiel die Bestimmung der Wasserlöslichkeit (OECD TG105).71)
Eine weitere Herausforderung fĂŒr die akademische wie fĂŒr die industrielle Forschung in der analytischen Chemie ist es, schnelle und automatisierbare Methoden zu entwickeln, die Informationen ĂŒber Stoffzusammensetzungen und Eigenschaften von Polymersystemen liefern. Hier werden EU-Förderprogramme wie Horizon Europe72) die Kooperation von Hochschulen, GerĂ€teherstellern, Forschungsinstituten und der chemischen Industrie katalysieren.
Kreislaufwirtschaft
Ein weiteres Ziel des Green Deals der EU ist der Aufbau einer Kreislaufwirtschaft (Circular Economy), die auf eine stoffliche Wiederverwertung von Materialien setzt. Neben biobasierten Rohstoffen zur Herstellung bioabbaubarer Produkte sind mechanisches Recycling von Reinstoffen und chemisches Recycling durch Spaltung oder chemische Umwandlung (zum Beispiel Chemcycling, Abbildung 10) Teil eines Kreislaufs.

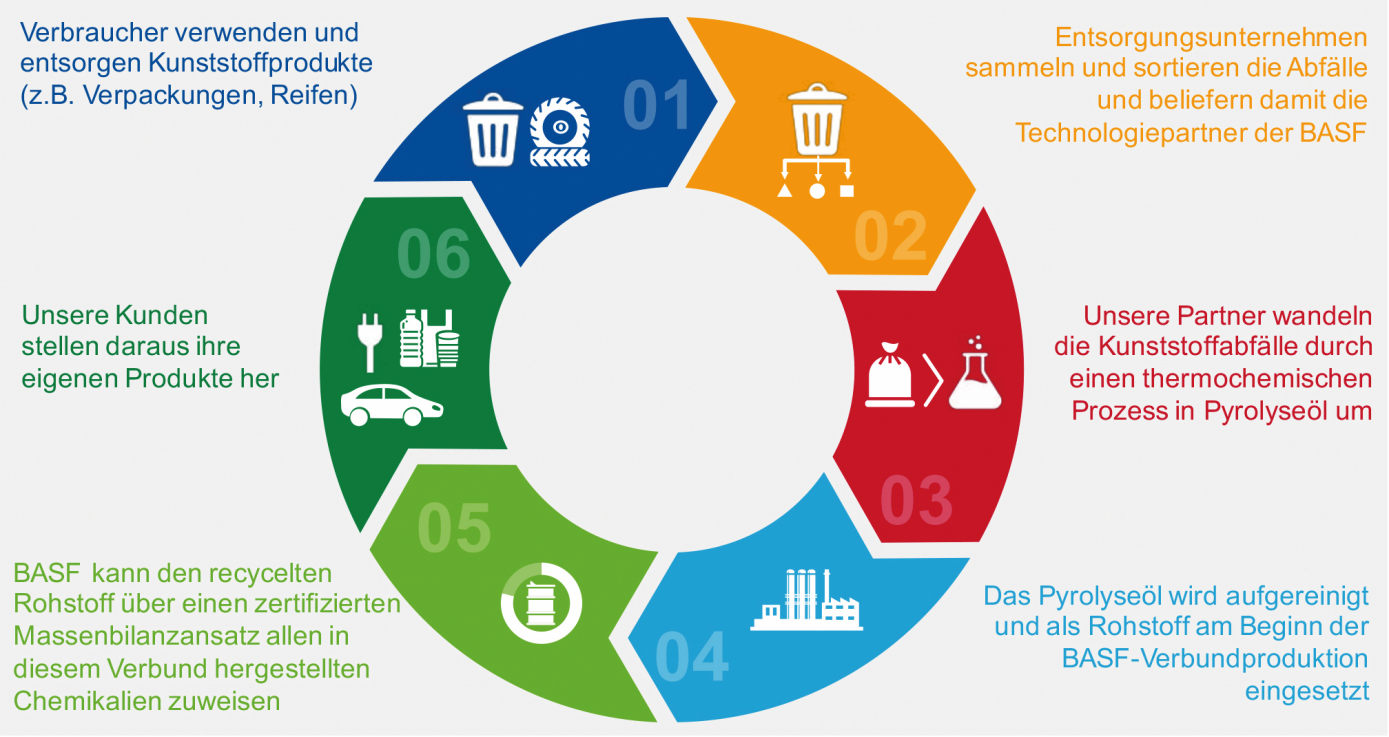

Abb. 10: Chemcycling-Ansatz fĂŒr Kunststoffe, die nicht mechanisch rezykliert werden können. Jeder Schritt erfordert QualitĂ€tskontrollen, da Verunreingungen nicht verschleppt werden dĂŒrfen. Grafik: BASF
Mechanisches Recycling erfordert Sammeln und Transport von Abfallstoffen sowie spezifische Echtzeit-Charakterisierungsmethoden, um die Materialien sortenrein zu trennen. Zudem sind Spuren halogenierter Verunreinigungen und von Katalysatorresten schnell zu analysieren sowie die gefÀrbten, insbesondere schwarzen Kunststoffpartikel online zu charakterisieren.
Chemisches Recycling
Chemisches Recycling/Chemcycling konzentriert sich auf KunststoffabfĂ€lle, die aus technischen, ökonomischen oder ökologischen GrĂŒnden nicht mechanisch recycelt werden können. Beispiele sind verunreinigte Kunststoffe, Abfallfraktionen verschiedener Kunststoffarten, die nicht sortiert werden, oder Altreifen, die nicht anderweitig recycelt werden. KunststoffabfĂ€lle werden dabei in ihre chemischen Bausteine gespalten und zu Grundstoffen der chemischen Industrie wie Pyrolyseöle (als Naphta-Ersatz) oder als Gas weiterverarbeitet.
An jedem Haltepunkt stofflicher Umwandlung fĂŒr diese Kreislaufwirtschaft ist durch QualitĂ€tskontrollen der Stoffströme eine Störung des Produktionsprozesses durch verschleppte Verunreinigungen unbedingt zu vermeiden. Dazu notwendige, hochdurchsatzfĂ€hige und selektive Analytikmethoden, die eine Steuerung dieser Umwandlungsprozesse erlauben, werden aktuell entwickelt.
Digitale Transformation
Die durchgĂ€ngige Digitalisierung (Abbildung 11) in den Laboratorien hinkt der in der Produktion zuweilen hinterher. In den Laboren gab es zwar einen ProduktivitĂ€tsschub durch Automatisierung und Laborrobotik, jedoch hat der Mangel an standardisierten Kommunikationsprotokollen und Datenformaten zu Insellösungen gefĂŒhrt. Durch fehlende Metadaten oder inkompatible Datenformate lassen sich analytische Daten kaum mit Rohstoff-, Synthese- oder anwendungstechnischen Messdaten korrelieren.

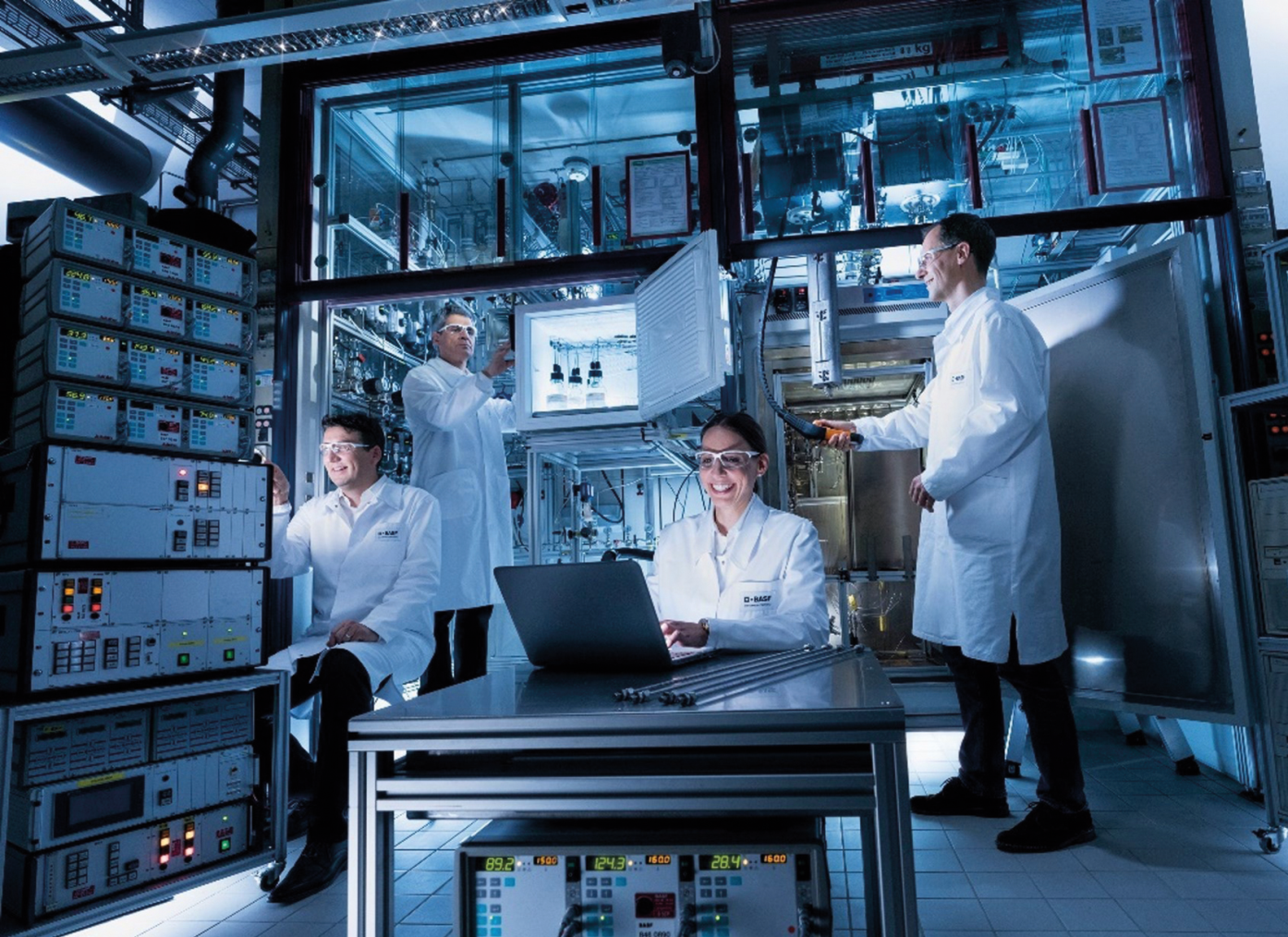

Abb. 11: Produktion in der Industrie ist meist durchgĂ€ngig digitalisiert, fĂŒr die noch diversen Analytiklabore wird aktuell an einheitlichen Formaten und Standards gearbeitet. Foto: BASF
Das Industrieforum Analytik der Fachgruppe Analytische Chemie in der GDCh unterstĂŒtzt die Schaffung eines offenen, herstellerunabhĂ€ngigen Kommunikationsstandards fĂŒr LaborgerĂ€te. Dieser Standard soll langfristig anwendbar sein und auch kĂŒnftigen Anforderungen der Digitalisierung und Automatisierung im Labor gerecht werden. Daher hat sich das Forum entschlossen, die Laboratory-and-Analytical-DeviceStandard(LADS)-Initiative des LaborgerĂ€teherstellerverbands Spectaris, des Verbands Deutscher Maschinen- und Anlagenbau (VDMA) und der Open-Platform- Communications(OPC)-Foundation zu unterstĂŒtzen.73)
Weitere Herausforderungen und Trends
Besondere Aufmerksamkeit verdienen neue AnsĂ€tze zur Non-Target- und Spurenanalytik in (Ab-)WĂ€ssern, physiologischen Medien (Blut, Plasma, Urin) oder Fermentationsproben. Eine methodische Innovation in der StrukturaufklĂ€rung komplexer Gemische ist die MRR-Spektroskopie (molecular rotational resonance spectroscopy), mit der sich Enantiomere, Diastereomere und Verunreinigungen in flĂŒchtigen Gemischen bestimmen lassen und die komplementĂ€re Strukturinformationen zu IR, MS und NMR liefert.74)
Joachim Richert,
BASF, Ludwigshafen
- 64 ec.europa.eu/commission/presscorner/detail/de/ip_20_1839
- 65 J. Richert, Nachr. Chem. 2018, 66(7â8), 704
- 66 J. Richert, AMA Proceedings 2019, doi: 10.5162/14dss2019/3.1
- 67 germany.representation.ec.europa.eu/news/kommission-legt-plan-fur-null-schadstoff-ziel-bis-2050-vor-2021-05-12_de
- 68 S. Mariano, S. Tacconi, M. Fidaleo, M. Rossi, L. Dini, Frontiers in Toxicology 2021, doi: 10.3389/ftox.2021.636640
- 69 J. L. Xu, K. Thomas, Z. Luo, A. Gowen, TrAC, Trends Anal. Chem. 2019, 119, 115629
- 70 J. Correia Prata, J. da Costa, A. Duarte, T. Rocha-Santos, TrAC, Trends Anal. Chem. 2019, 110, 150
- 71 OECD 1995, doi: 10.1787/9789264069589-en
- 72 ec.europa.eu/info/research-and-innovation/funding/funding-opportunities/funding-programmes-and-open-calls/horizon-europe_en (Stand 17.05.2022)
- 73 H. Oehme, analyticalscience.wiley.com/do/10.1002/was.00050263
- 74 R. E. Sonstrom, J. L. Neill, A. V. Mikhonin, R. Doetzer, B. H. Pate, Chirality 2022, doi:10.1002/chir.23379
Chemometrik
Noch in der zurĂŒckliegenden Dekade haben methodische Entwicklungen der Chemometrik Verfahren der analytischen Chemie angetrieben. Nun erfordern neue Analysemethoden eine Anpassung oder Entwicklung von Methoden zur Datenanalyse. Diese Art Trendumkehr spiegelt sich in aktuellen wissenschaftlichen AufsĂ€tzen wider und hat sich in den zurĂŒckliegenden Monaten manifestiert.
Das Publikationsspektrum des letzten Jahres zeigt 2079 Arbeiten mit Bezug zur Chemometrik, so viele wie nie zuvor in einem Jahr. Dabei entfiel etwa ein Drittel der Arbeiten auf die Kombination mit spektroskopischen Techniken, gefolgt von der Kombination mit Chromatographie und Massenspektrometrie (Abbildung 12). Elektrochemische Methoden kommen wohl (noch) weitgehend ohne Chemometrik aus.

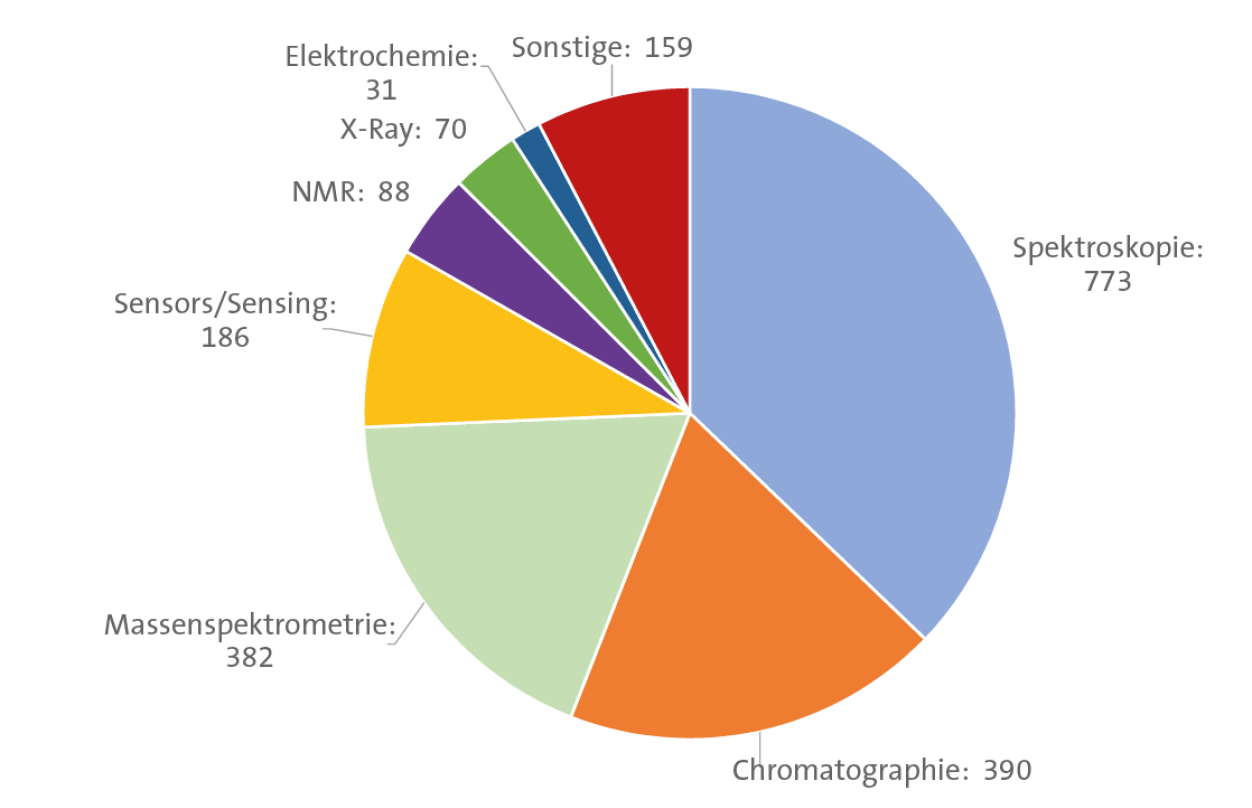

Abb. 12: Wissenschaftliche Publikationen im Jahr 2021 mit Bezug zu analytischen Techniken zur Chemometrik. Die Daten wurden mit dem Rechercheportal Scifinder mit dem Schlagwort Chemometrics im Titel oder Abstract, englisch- oder deutschsprachige Arbeiten und als Dokumententyp Journal, Letter, Report, Review mit Ausschluss von Mehrfachauffindung ermittelt. Dabei wurde versucht, Mehrfachnennungen bei analytischen Methoden auszuschlieĂen.
Datenvorbehandlung
Bei methodischen Trends in der Chemometrik fallen zunĂ€chst neue Entwicklungen in der Datenvorbehandlung auf. Eine Datenvorbehandlung beeinflusst maĂgeblich das Ergebnis der chemometrischen Auswertung, daher hat dieser Bearbeitungsschritt an Aufmerksamkeit gewonnen. Das Stadium der Basislinienkorrektur oder Normierung ist dabei lĂ€ngst ĂŒberwunden.
Die Datenvorbehandlung umfasst Erkennen und Ersetzen fehlender Daten, Minimierung von Rauschen mit multivariaten Analyseverfahren oder auch das Erkennen und Korrigieren von Messartefakten, die SignalintensitÀten beeinflussen.
Generell ist eine Tendenz zu mehr objektiven Methoden der Datenvorbehandlung zu verzeichnen. Beispielsweise ĂŒbernehmen Waveletfunktionen das empirische Setzen von FuĂpunkten bei Basislinienkorrekturen. FĂŒr das Ausgleichen fehlender Daten sind bereits vor etwa fĂŒnf Jahren beschriebene kombinierte Methoden interessant, darunter Known Data Regression (KDR) und Trimmed Scores Regression (TSR), die mit der Principial Component Analysis (PCA, Hauptkomponentenanalyse) oder mit der Partial Least Squares Regression (PLSR) angewendet werden.75) In der Literatur finden sich frei verfĂŒgbare Toolboxen fĂŒr den Umgang mit fehlenden Daten.76) Einen guten Ăberblick zu neueren Methoden der Datenvorbehandlung einschlieĂlich einiger praktischer Matlab-Toolboxen finden sich ebenfalls in der Literatur.77)
GröĂere Datenmengen, neue Anwendungsfelder
Da der Umfang von zu verarbeitenden Daten (big data) weiter zunimmt, sind chemometrische Methoden erforderlich, die Datenmengen nicht nur numerisch bewĂ€ltigen, sondern auch Strukturen in den Daten offenlegen können. Insbesondere Daten aus multimodalen Messungen fĂŒhren dabei zu Herausforderungen.
Eine neue Strategie ist die Multi-Block-Datenanalyse. Durch die Kombination von Daten verschiedener Verfahren, aber der gleichen Probe ergeben sich Informationen, die mit einer monomodalen Analyse nicht zugĂ€nglich sind. Ein Ăberblick ĂŒber Methoden der Multi-Block-Analyse stammt von Mishra und Team.78)
Andere methodische Entwicklungen sind auf die Anwendung nichtlinearer Modelle gerichtet. Diese sind vor allem zum Lösen von Problemen mit ĂŒberdeterminierten linearen Gleichungen hilfreich. Aus den zusĂ€tzlichen Variablen der NichtlinearitĂ€t lassen sich weitere Informationen ableiten.
In den zurĂŒckliegenden Jahrzehnten hat die Chemometrik ĂŒberwiegend spektroskopische Verfahren begleitet. Nun greift sie auf Chromatografie und Massenspektrometrie ĂŒber. Die Chemometrik wird damit zu einem unentbehrlichen Werkzeug in Disziplinen, mit denen sie bislang eher wenige BerĂŒhrungen hatte, beispielsweise in der Forensik.79)
Wer angesichts der Entwicklungen sein Wissen ĂŒber Chemometrik auffrischen und vertiefen möchte, dem sei ein kĂŒrzlich erschienenes Review empfohlen.80)
Eine auf das Jahr 2021 rĂŒckblickenden Trendanalyse der Chemometrik kommt an einem Punkt nicht vorbei: Die Pandemie hat uns gelehrt, wie wichtig eine wissenschaftlich fundierte Analyse und Interpretation von Messwerten ist. Eine Leseempfehlung dazu ist der Beitrag von Torres Neto und Team.81) Vielleicht fĂŒhrt das dazu, die Chemometrik stĂ€rker in naturwissenschaftlichen StudienfĂ€chern, allen voran in der Chemie, curricular zu verankern, am besten in der PrĂ€senzlehre.
Claudia Beleites, Chemometrix; Jörg Kraft, SGS Holding Deutschland; Andrea Paul, Bundesanstalt fĂŒr Materialforschung und -prĂŒfung, BAM, Berlin; Gerald Steiner, TU Dresden
- 75 A. Folch-Fortuny, F. Arteaga. A. Ferrer, Chemometr. Intell. Lab Syst. 2015, 146, 77â88
- 76 A. Folch-Fortuny, F. Arteaga. A. Ferrer, Chemometr. Intell. Lab Syst. 2016, 154, 93â100
- 77 J.-M. Roger et al., âPre-processing Methodsâ, in: S. D. Brown, R. Tauber, B. Walczak (Hrsg.), Comprehensive chemometrics Chemical and biochemical data analysis, 2nd. Ed., Elsevier, Oxford 2020
- 78 P. Mishra, J.-M. Roger, D. Jouan-Rimbaud-Bouveresse, et al., TrAC, Trends Anal. Chem. 2021, 137, 116206
- 79 G. Sauzier, W. van Bronswijk, S. W. Lewis, Analyst 2021, 156/8, 2415â2448
- 80 M. D. Peris-Diaz, A. Krezel, TrAC, Trends Anal. Chem. 2021, 135, 116157
- 81 L. Torres Neto, M. L. G. Monteiro, D. Galvan, C. A. Conte-Junior, Pharmaceuticals 2021, 14/11, 1138
Chemische Kristallographie
Röntgendiffraktometrie ist weiterhin die prominenteste analytische Methode in der chemischen Kristallographie. In den letzten drei Jahren verzeichnete die Cambridge Structural Database (CSD) substanzielle ZuwĂ€chse neuer EintrĂ€ge:82) 56 721 (2019), 60 447 (2020) und 47 920 (2021). Dabei war 2020 das zugangsstĂ€rkste Jahr der CSD ĂŒberhaupt und 2021 das -schwĂ€chste Jahr seit 2012.
Generell arbeiten die Strukturdatenbanken an optimaler Nutzbarkeit der Daten. So versucht die CSD, die Fair Data Principles83) umzusetzen, spezifische TeildatensÀtze (subsets) und Tools zu verbessern und Daten sowohl von Menschen als auch von Maschinen ideal auswertbar zu machen.84)
Elektronendiffraktometrie
Methodische Entwicklungen setzen sich fort: Elektronendiffraktion entwickelt sich zu einer in gröĂerer Breite anwendbaren strukturanalytischen Methode weiter, vor allem 3-D-Elektronendiffraktion (3D-ED),85) die Kristalle im Submikrometerbereich analysieren kann. Einer der GrĂŒnde fĂŒr die zunehmende PopularitĂ€t ist die instrumentelle Entwicklung der letzten Jahre. Erste Unternehmen produzieren bereits Elektronendiffraktometer fĂŒr hausinterne Labore86,87) (Abbildung 13) oder bieten maĂgeschneiderte Diffraktionspakete fĂŒr Elektronenmikroskope an.88)

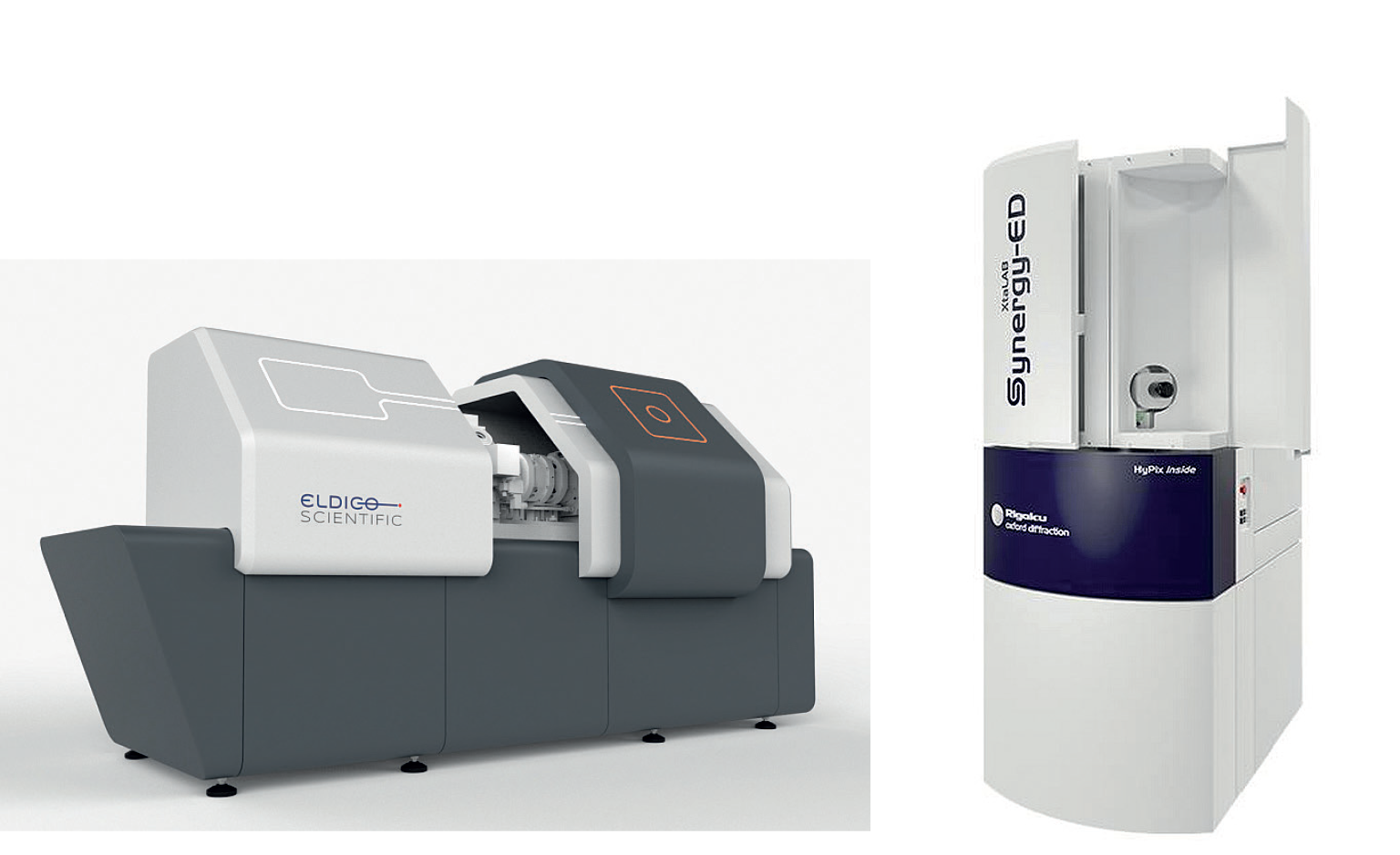

Abb. 13: Neu entwickelte kommerzielle Elektronendiffraktometer. Fotos: Eldico, Jeol/Rigaku
Im Vergleich zu modifizierten Elektronenmikroskopen sollen die dezidierten Elektronendiffraktometer zeitintensive Umbauten ĂŒberflĂŒssig machen und sich durch eine einfache Bedienung gut in röntgenstrukturanalytische Labore einfĂŒgen. Dies geht einher mit Softwareentwicklungen, die Datenerfassung und -auswertung einer 3D-ED-Messung fĂŒr röntgenkristallographisch geĂŒbte Personen erleichtern, da die AblĂ€ufe den gewohnten Ă€hneln. So erfolgen (kinematische) Verfeinerungen mit etablierten Programmsystemen wie Olex2, ShelX oder Crystals mit ĂŒberschaubarem Rechenaufwand und liefern fĂŒr viele Fragen Strukturmodelle ausreichender GĂŒte.
Aufwendigere dynamische Verfeinerungen sind mit Jana2006 möglich, das Ergebnis sind genauere Modelle mit niedrigeren R1-Werten. Die CSD-Datenbank enthĂ€lt seit dem Update auf CSD 2021.3 vom Dezember 2021 auch einen Teildatensatz fĂŒr ED-Strukturen, der eine wachsende Zahl an hinterlegten Strukturen in den letzten Jahren zeigt (Abbildung 14).

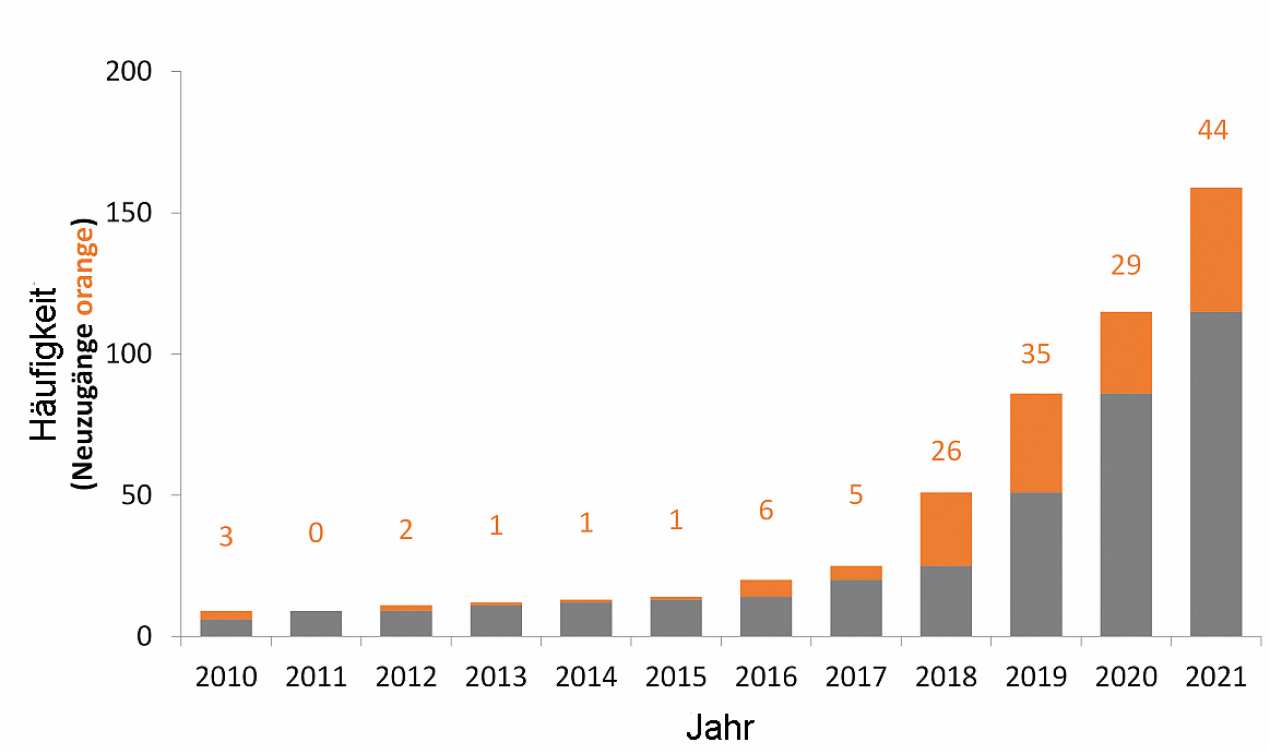

Abb. 14: Entwicklung der EintrĂ€ge im neuen Teildatensatz der CSD-Datenbank (ED Subset) fĂŒr Kristallstrukturbestimmungen durch Elektronendiffraktion seit dem Jahr 2010.
Ein sehr lesenswerter, detaillierter Perspektivenartikel ĂŒber 3D-ED als zu etablierende Methode in der analytischen Chemie ist gerade erschienen und geht auf Gemeinsamkeiten und Unterschiede zur Röntgenbeugung sowie auf praktische Aspekte dieser Methode ein.89)
Quantenkristallographie
Im Gegensatz zum klassischen Independent Atom Model (IAM) werden bei den nichtsphĂ€rischen Verfeinerungsmethoden in der Quantenkristallographie asphĂ€rische Atomformfaktoren zur Modellierung verwendet. Diese sind zum Beispiel durch quantenmechanische Berechnungen erhĂ€ltlich. Entsprechende Implementierungen gibt es inzwischen in mehreren Programmen, darunter in ShelXL mit dem Invariom-Formalismus90) sowie in NoSpherA2,91) das bereits einen leichteren und schnelleren Zugang fĂŒr Hirshfeld Atom Refinement (HAR) in Olex2 bietet. Beispiele der besseren Modellierung der Elektronendichteverteilung zeigen Abbildungen 15 und 16.

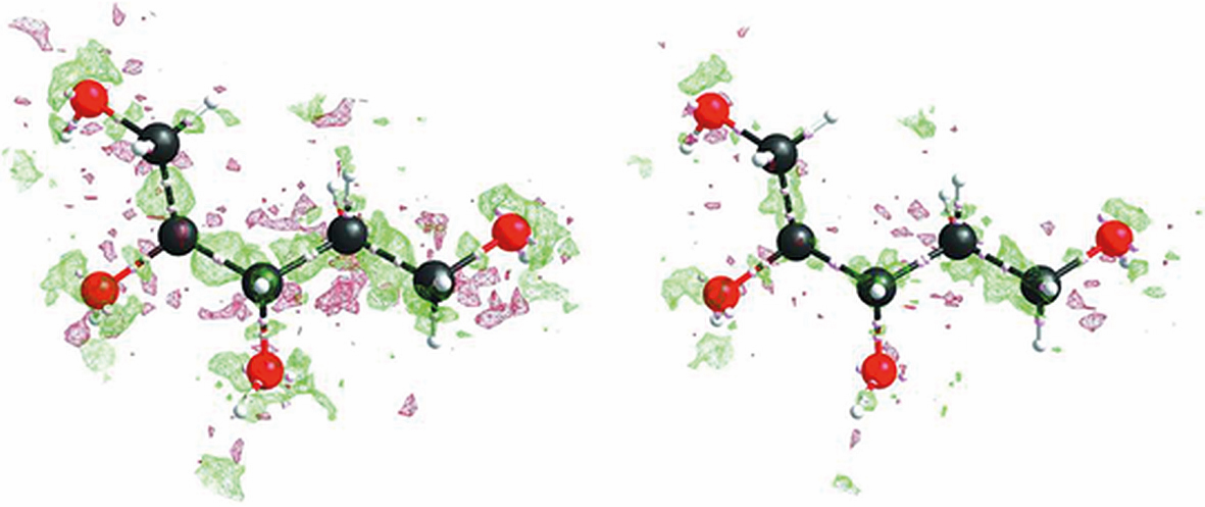

Abb. 15: Beispiel einer Invariomverfeinerung mit ShelXL; links: Restelektronendichte nach IAM-Verfeinerung, rechts: Restelektronendichte nach BerĂŒcksichtigung der Deformationselektronendichte.92) CC BY 2.0 UK license

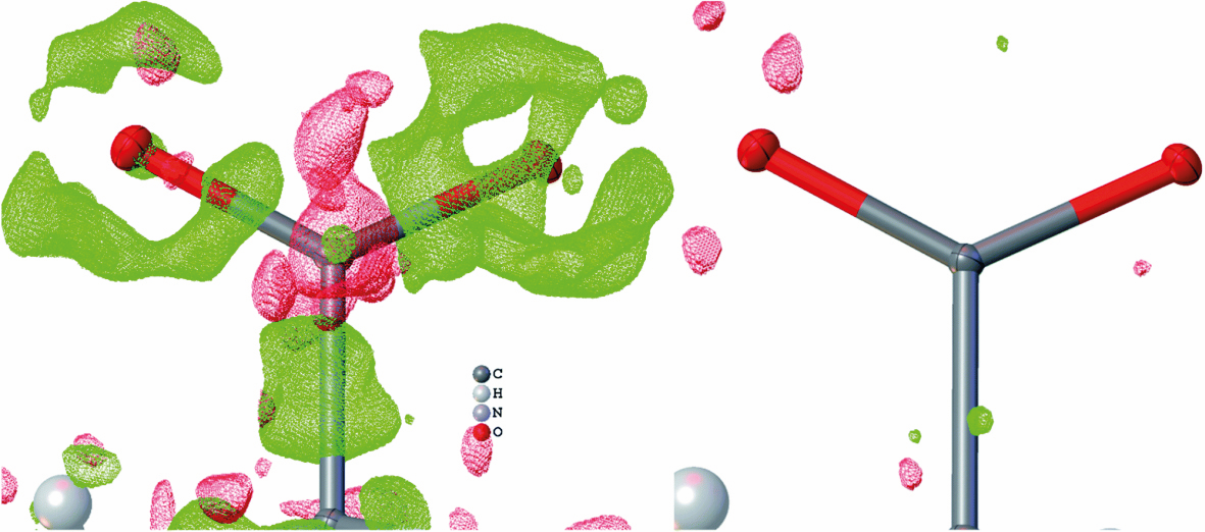

Abb. 16: Beispiel einer Verfeinerung mit dem Programm NoSphereA2; links: Restelektronendichte nach IAM-Verfeinerung, rechts: Restelektronendichte nach Hirshfeld Atom Refinement.93) CC BY-NC 3.0 license
Alexander Pöthig, TU MĂŒnchen
- 82 www.ccdc.cam.ac.uk/CCDCStats/ (Stand 11.01.2022).
- 83 J. R. Helliwell, W. Minor, M. S. Weiss et al., Acta Cryst. F 2019, F75, 321â323
- 84 ccdc.cam.ac.uk/Community/blog/Our-approach-to-the-FAIR-Data-Principles/, ccdc.cam.ac.uk/Community/blog/building-a-complete-picture/ (Stand 11.01.2022).
- 85 M. Gemmi, E. Mugnaioli, T. E. Gorelik et al., ACS Cent. Sci. 2019, 5(8), 1315â1329
- 86 www.jeol.co.jp/en/news/detail/20210525.4875.html, rigaku.com/products/crystallography/synergy-ed (Stand .01.2022)
- 87 www.eldico-scientific.com/product (Stand 11.01.2022)
- 88 www.thermofisher.com/de/de/home/electron-microscopy/life-sciences/microed.html (Stand 11.01.2022).
- 89 T. Gruene, J. J. Holstein, G. H. Clever, B. Keppler, Nat. Rev. Chem. 2021, 5, 660â668
- 90 J. LĂŒbben, C. M. Wandtke, C. B. HĂŒbschle, M. Ruf, G. M. Sheldrick, B. Dittrich, Acta Cryst. A 2019, A75, 50â62
- 91 F. Kleemiss, O. V. Dolomanov, M. Bodensteiner et al., Chem. Sci. 2021, 12, 1675â1692
INFO: Analytische Chemie und die Analytica 2022
Der diesjĂ€hrige Trendbericht wurde möglich durch das Engagement des Vorstands der GDCh-Fachgruppe Analytische Chemie. Beteiligt waren die jeweiligen Arbeitskreise, den Trendbericht koordinert hat GĂŒnter Gauglitz.
Der Trendbericht Analytische Chemie erscheint alle zwei Jahre parallel zur Analytica Conference, die alle Bereiche der chemischen und biochemischen Analytik abdeckt. In diesem Jahr findet die Conference vom 21. bis zum 23. Juni im ICM â International Congress Center MĂŒnchen statt, parallel zur Messe Analytica. Das MessegelĂ€nde liegt nur wenige Schritte vom ICM entfernt und prĂ€sentiert vom 21. bis zum 24. Juni Neuentwicklungen bei Analysen- und Labortechnik.
Conference und Messe fanden zuletzt im April 2018 statt, im Jahr 2020 fiel die Veranstaltung wegen der Covid-19-Pandemie aus.
